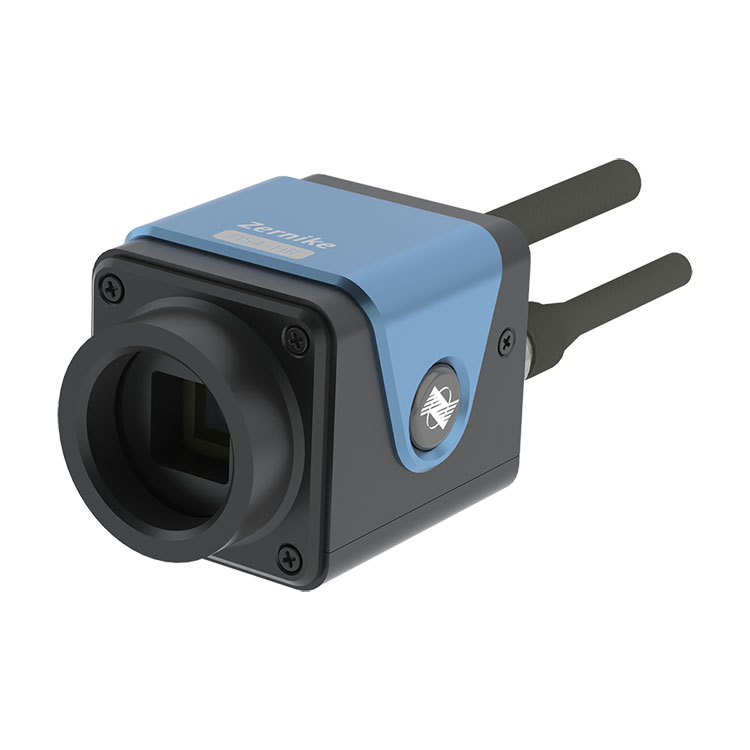

Датчик волнового фронта высокого разрешения, который отображает 10 кадров 3D-результатов с полным разрешением в режиме реального времени, может похвастаться высоким разрешением 300×300 (90 000) фазовых точек и широким спектральным откликом в диапазоне 400–1100 нм. Он подходит для таких приложений, как обнаружение волнового фронта лазерного луча, адаптивная оптика, калибровка оптической системы, проверка оптического окна, измерение формы плоских оптических поверхностей, измерение формы сферической поверхности, определение шероховатости поверхности и обнаружение микропрофиля поверхности, обеспечивая идеальное инструмент для обнаружения и измерения волнового фронта.
|
Наименование товара |
Датчик волнового фронта высокого разрешения |
|
Диапазон длин волн |
400–1100 нм |
|
Целевой размер |
7,07 мм × 7,07 мм |
|
Пространственное разрешение |
23,6 мкм |
|
Пиксель изображения |
2048×2048 |
|
Фазовое выходное разрешение |
300×300 (90000 пикселей) |
|
Фазовое разрешение |
<2 нмСКЗ |
|
Абсолютная точность |
10 нмRMS |
|
Динамический диапазон |
110 мкм (150 лм) |
|
Частота выборки |
24 кадра в секунду |
|
Скорость обработки в реальном времени |
10 Гц (при полном разрешении) |
|
Тип интерфейса |
НАРЕЗАТЬ |
|
Измерение |
56,5 мм×43 мм×41,5 мм |
|
Масса |
около 120 г |
◆Поддерживает коллимированные лучи и сходящиеся лучи большой нейтральной ориентации.
◆Высокое разрешение 300×300 (90000) фазовых точек.
◆Одноканальная самоинтерференция света, опорное зеркало не требуется.
◆Широкий спектр: 400–1100 нм.
◆2 нм среднеквадратичное высокое фазовое разрешение
◆сверхвысокая вибростойкость, нет необходимости в оптической виброизоляции
◆Достижение простого и быстрого построения интерференционного светового пути.
Этот датчик волнового фронта высокого разрешения BOJIONG используется для обнаружения волнового фронта лазерного луча, адаптивной оптики, измерения формы поверхности, калибровки оптической системы, обнаружения оптического окна, измерения оптической плоскости, измерения формы сферической поверхности, обнаружения шероховатости поверхности.
|
обнаружение волнового фронта лазерного луча |
Оптическое измерение формы плоской поверхности |
|
Оптическое измерение формы сферической поверхности |
Измерение аберраций оптических систем |
|
Оптическое обнаружение оконных фрагментов |
Измерение распределения решетки внутри материала |
|
Адаптивная оптика — реакция обнаружения волнового фронта в режиме Цернике |
|
Датчик волнового фронта высокого разрешения BOJIONGH, разработанный командой профессоров Чжэцзянского университета и Наньянского технологического университета Сингапура, с использованием отечественной запатентованной технологии. Он сочетает в себе дифракцию и интерференцию для достижения обычной четырехволновой интерференции поперечного сдвига с превосходной чувствительностью обнаружения и антивибрацией. производительность и может осуществлять высокоскоростную динамическую интерферометрию в реальном времени без виброизоляции. Измерения в реальном времени показывают частоту кадров более 10 кадров. В то же время датчик FIS4 имеет сверхвысокое фазовое разрешение 512×512 (260 000 фазовых точек), диапазон измерения охватывает 200–15 мкм, чувствительность измерения достигает 2 нм, а повторяемость измерений лучше 1/1000λ ( РМС). Его можно использовать для анализа качества лазерного луча, обнаружения поля плазменного потока, измерения в реальном времени распределения поля высокоскоростного потока, оценки качества изображения оптической системы, измерения микроскопического профиля и количественной фазовой визуализации биологических клеток.
|
FIS4 Технические параметры каждой серии продукции |
||||||
|
|
|
|
|
|
|
|
|
Продукт |
ФИС4-УФ |
ФИС4-HR |
ЧАСЫ ФИС4 |
ФИС4-HS |
FIS4-Ячейка |
ФИС4-НИР |
|
Диапазон длин волн |
200~450 нм |
400~1100 нм |
400~1100 нм |
400~1100 нм |
400~1100 нм |
900~1200 нм |
|
Целевой размер мм² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
|
Пространственное разрешение |
26 мкм |
23,6 мкм |
26 мкм |
24,4 мкм |
23,6 мкм |
26 мкм |
|
Пиксель изображения |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
Фазовое выходное разрешение |
512×512 （262144пикселя） |
300×300 (90000 пикселей) |
512 × 512 (262144 пикселей) |
420×420 (176400 пикселей) |
300×300 (90000 пикселей) |
512 × 512 (262144 пикселей) |
|
Фазовое разрешение |
<2 нмСКЗ |
<2 нмСКЗ |
<2 нмСКЗ |
<2 нмСКЗ |
<2 нмСКЗ |
<2 нмСКЗ |
|
Абсолютная точность |
10 нмRMS |
10 нмRMS |
15 нмСКЗ |
10 нмRMS |
10 нмRMS |
15 нмСКЗ |
|
Динамический диапазон |
90 мкм （256мин） |
110 мкм （150мин） |
162 мкм （256мин） |
132 мкм （210мин） |
110 мкм （150мин） |
270 мкм （256мин） |
|
Частота выборки |
32 кадра в секунду |
24 кадра в секунду |
45 кадров в секунду |
107 кадров в секунду |
24 кадра в секунду |
45 кадров в секунду |
|
Скорость обработки в реальном времени |
10 Гц (Полное разрешение) |
10 Гц (Полное разрешение) |
10 Гц (Полное разрешение) |
10 Гц (Полное разрешение)Поддерживает отложенную пакетную обработку |
10 Гц (Полное разрешение) |
10 Гц (Полное разрешение) |
|
Тип интерфейса |
USB3.0 |
НАРЕЗАТЬ |
USB3.0 |
НАРЕЗАТЬ |
НАРЕЗАТЬ |
USB3.0 |
|
Внешний интерфейс |
- |
- |
- |
- |
C-порт |
- |
|
Размер мм² |
70x46,5x68,5 |
56,5х43х41,5 |
70x46,5x68,5 |
56,5х43х41,5 |
56,5х43х41,5 |
70x46,5x68,5 |
|
масса |
около 240 г |
около 120 г |
около 240 г |
около 120 г |
около 120 г |
около 240 г |
