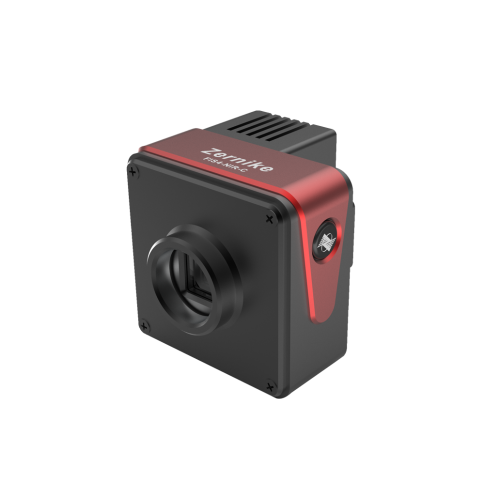

АБохионг FIS4 NIR-C Датчик волнового фронта 900-1200 нмпредназначен для требовательных инфракрасных оптических применений. Он интегрирует высокую систему полупроводникового охлаждения на датчике волнового фронта FIS4 в ближнем инфракрасном фронте. Это активно стабилизирует температуру детектора ядра ниже -10 ° C окружающую среду, значительно подавляя темный ток и тепловой шум и достигая ультра -высокой стабильности измерения 2 -нм среднеквадратичных сред. Охватывая 900–1200 нм ближний инфракрасный полоса, датчик может похвастаться сверхвысоким пространственным разрешением 512 × 512 и широким динамическим диапазоном ≥260 мкм, обеспечивая четкий анализ искажений волнового фронта и фазового распределения инфрадульных лазеров, метазурных устройств и полукол в инфраду.

Бохионг FIIS4 NIR-C Датчик волнового фронта900-1200 нм Введение

АБохионг FIS4 Датчик волнового фронта FIS4 (охлажденная версия) 900-1200 нмявляется новым поколением высокопроизводительного оборудования для оптической проверки, обладающей превосходным вибрационным сопротивлением и возможностями измерения волн в режиме реального времени. Датчик волнового фронта NIR-C FIS4 придерживается строгой системы управления качеством ISO 9001 и сертифицирован Китайским институтом метрологии (NIM). Это поставляется с годовой гарантией. Датчик волнового фронта NIR-C FIS4 использует интерферометрический оптический дизайн общего прохода и алгоритм реконструкции волнового фронта в реальном времени для достижения высокого уровня измерения волнового фронта без сдвига фазы, что делает его подходящим для различных требовательных научных исследований и промышленного применения.

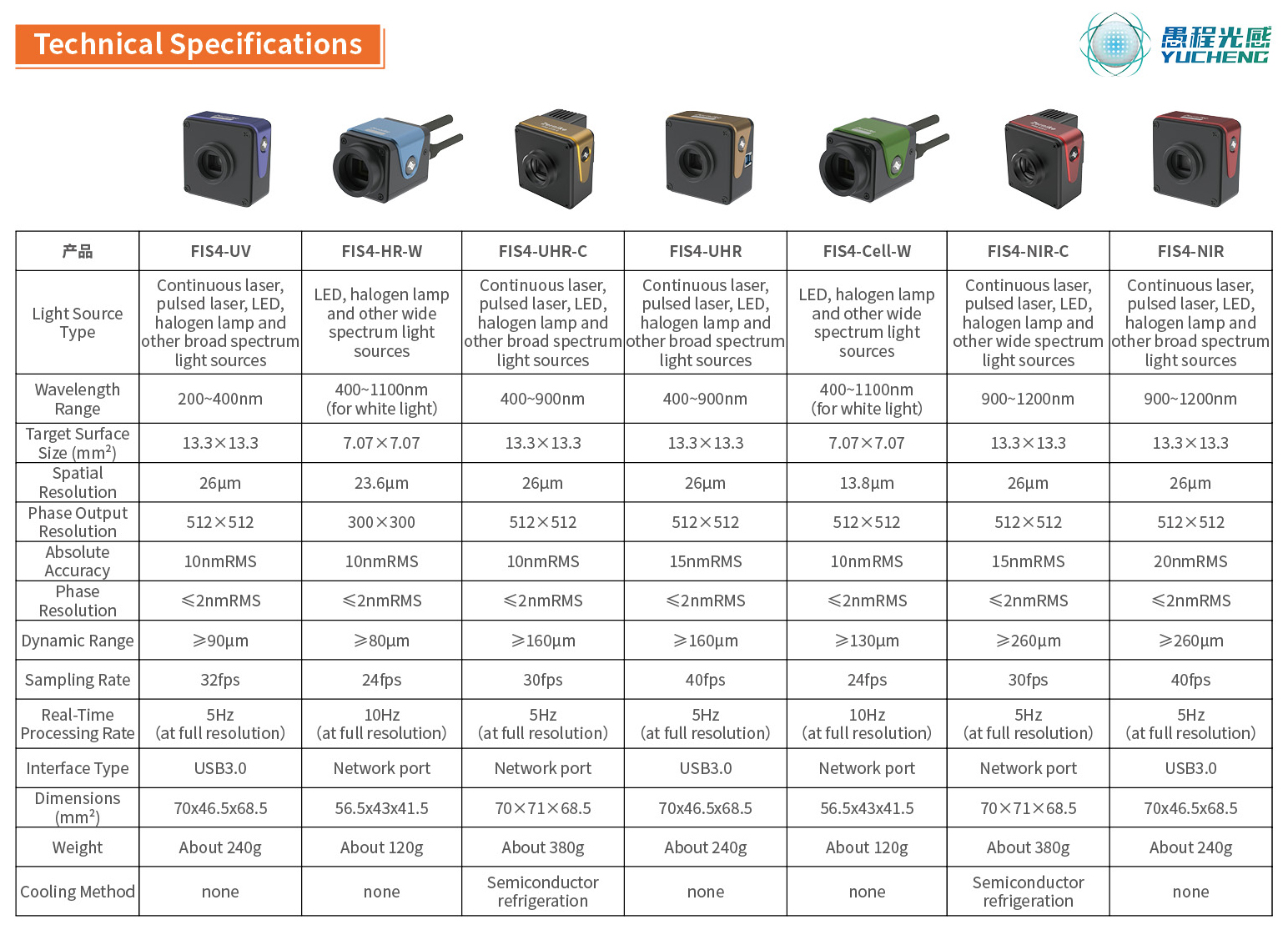

Бохионг FIIS4 NIR-C Датчик волнового фронта 900-1200 нм Параметр (спецификация)

Бохионг FIIS4 NIR-C Датчик волнового фронта 900-1200 нм Функция и приложение

С 2006 года команда профессора Ян Юнгиинг в Университете Чжэцзян успешно разработала широкий спектр фон-датчика серии FIS4, основанный на структуре интерферометра с общим путем и алгоритмам реконструкции волнового фронта в реальном времени. После 17 лет непрерывных исследований этот продукт предлагает следующие ключевые преимущества:

· Превосходное сопротивление вибрации, платформа изоляции вибрации не требуется;

· Чувствительность на уровне нанометра, с чувствительностью измерения волнового фронта, достигающей до 2 нм RMS;

· Интегрированный однооптический дизайн пути, инновационно используя однооптическую структуру пути, не требуется эталонный оптический путь;

· Удобная работа;

· Компактные и портативные, легко носить с собой, подходит для различных интеграций и приложений на месте и приложений

АFIS4 Датчик волнового фронта FIS4 (охлажденная версия) 900-1200 нмпредназначен для высокой определенной оптической проверки и измерения, подходит для промышленных инспекций, научных исследований и оборонных применений. С высоким разрешением фазовых точек 512 × 512 (262 144), датчик достигает измерения волнового фронта высокого характера в широком спектральном диапазоне 900–1200 нм и поддерживает 3D-дисплей в реальном времени в 10 кадрах в секунду при полном разрешении. Типичные применения включают анализ аберрации оптической системы, оптическую калибровку, обнаружение внутренней решетки материала, характеристику метазоповерхности и металлического волнового фронта и т. Д., Предоставляя надежные инструменты для высококачественных оптических измерений.

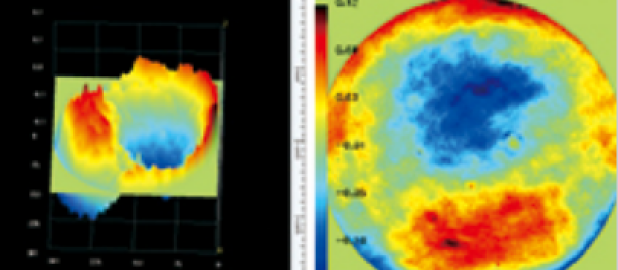

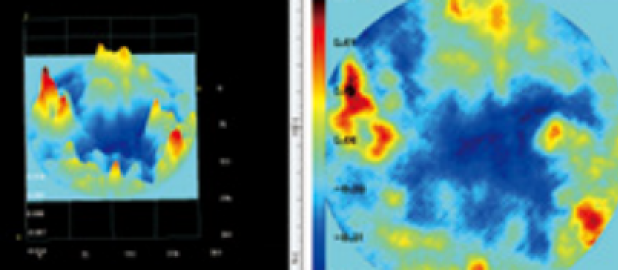

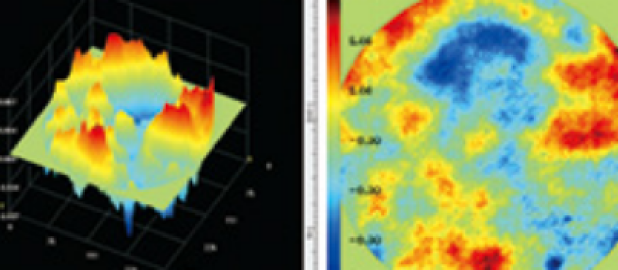

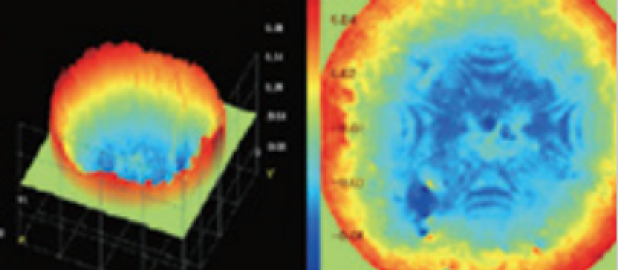

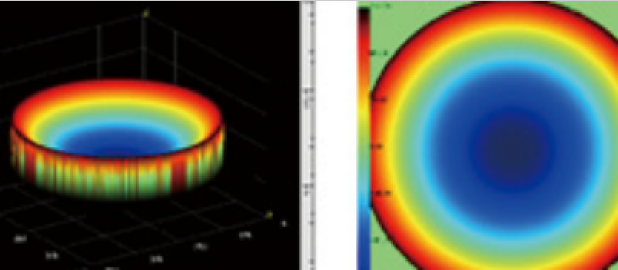

Бохионг FIIS4 NIR-C Датчик волнового фронта 900-1200 нм  Приложение

Бохионг FIIS4 NIR-C Датчик волнового фронта 900-1200 нм Подробности

АFIS4 Датчик волнового фронта FIS4 (охлажденная версия) 900-1200 нмИспользует запатентованные случайные четырехволновые технологии с четырьмя волнами, используя источник света с одним путем для достижения самостоятельной работы измеренного волнового фронта, причем интерференция встречается на плоскости заднего изображения. Эта технология значительно снижает зависимость от когерентности источника света, устраняя необходимость в фазовом переключении и обеспечивая высокую интерферометрию в сочетании со стандартной системой визуализации. По сравнению с традиционными датчиками Hartmann, основанными на матрицах микролинзах, датчик волнового фронта FIS4 NIR-C превосходит традиционные двойные интерферометры, предлагая значительные преимущества производительности в нескольких областях: более высокие фазовые точки, более широкие адаптационные полосы и более высокий динамический диапазон, все это обеспечивая более высокую стоимость, обеспечивая надежное решение.

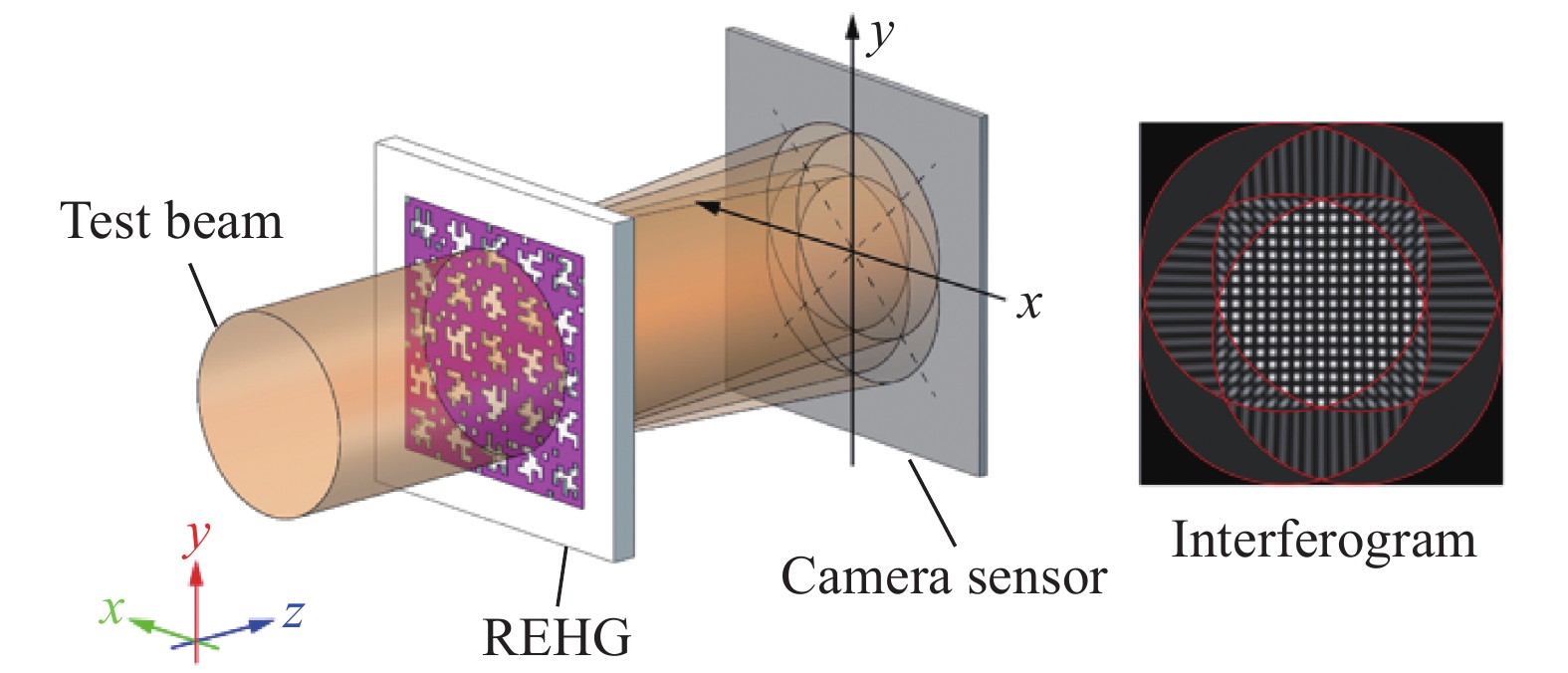

Рис.1. Фазовый принцип визуализации, основанный на четырехволновых боковых сдвигающих помех с использованием случайно кодированной гибридной решетки (REHG)

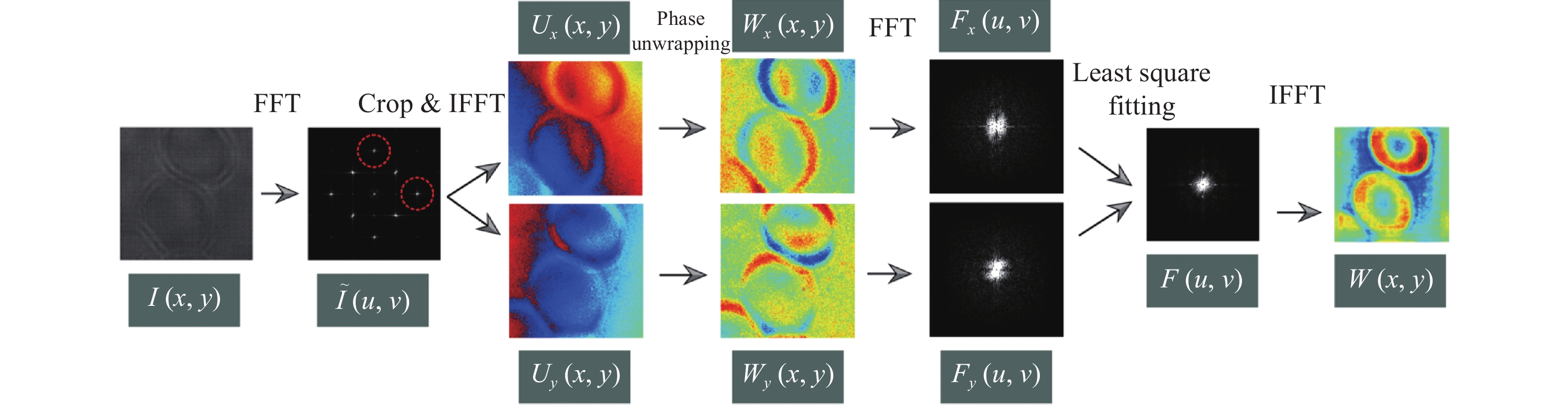

Рис.2. Реконструкция квадратного волнового фронта из четырехволновой межполовой интерферограммы

АДатчик волнового фронта FIS4является отличным инструментом в области научных исследований и промышленной проверки. Он умно сочетает в себе многие преимущества, такие как компактность, высокая стабильность, превосходное временное разрешение и хорошее совместимость системы, что делает его основным инструментом в связанных областях.

С точки зрения приложений, его история развития свидетельствует о его сильной адаптивности и масштабируемости. ПервоначальноДатчик волнового фронта FIS4в основном использовался для основных задач проверки в оптических семинарах. Например, в анализе качества оптических компонентов он может точно оценить, соответствует ли компонентное качество стандартами, используя свои возможности для обнаружения высокой степени. При диагностике лазерного луча он может тщательно проанализировать различные параметры лазерного луча, обеспечивая надежную основу для последующей оптимизации и регулировки. Кроме того, в области адаптивной оптической контроля, он также играет ключевую роль, облегчая точный оптический контроль.

В настоящее время применение примененияДатчик волнового фронта FIS4был значительно расширен. В области биологической микроскопической визуализации это позволяет исследователям более четко наблюдать за биологическими микроструктурами. В отслеживании наночастиц он может точно отслеживать траекторию движения и другую ключевую информацию о наночастицах. В работе измерения метасурса он обеспечивает точные данные о измерении, облегчая углубленные исследования. В различных областях, таких как термодинамическая характеристика, она также демонстрирует незаменимое значение.

С точки зрения структурных характеристик,Датчик волнового фронта FIS4может похвастаться компактным и изысканным дизайном, позволяя легко интегрировать его в существующие микроскопные системы и значительно расширять свои сценарии применения. Кроме того, он обладает превосходными антивибрационными возможностями, обеспечивая точность измерения даже в суровых внешних средах. Это гарантирует, что на результаты обнаружения не влияют внешние помехи, обеспечивая стабильность и надежность.

Стоит отметить, что функция визуализации с одним воздействиемДатчик волнового фронта FIS4очень выгодно, особенно для записи быстрых динамических процессов. В области биомедицинских исследований, с этой функцией, он успешно достиг наблюдения в реальном времени в реальном времени в реальном времени, таких как COS-7, HT1080, RPE, CHO, HEK и нейроны, обеспечивая мощный инструмент наблюдения для биомедицинских исследований.

Кроме того, этот датчик поддерживает визуализацию с высокой контрастной фазовой задержкой, которая позволяет четкой визуализации анизотропных структур, таких как коллагеновые волокна и цитоскелеты, обеспечивая четкую основу для углубленных исследований связанных биологических структур. Кроме того, его диапазон приложений был дополнительно расширен до фазовой визуализации в рентгеновских, средних инфракрасных и длинно-инфракрасных полосах волн, демонстрируя значительную ценность в анализе метасурф и двумерных материалов и эффективно продвижение исследований в этих пограничных полях.
