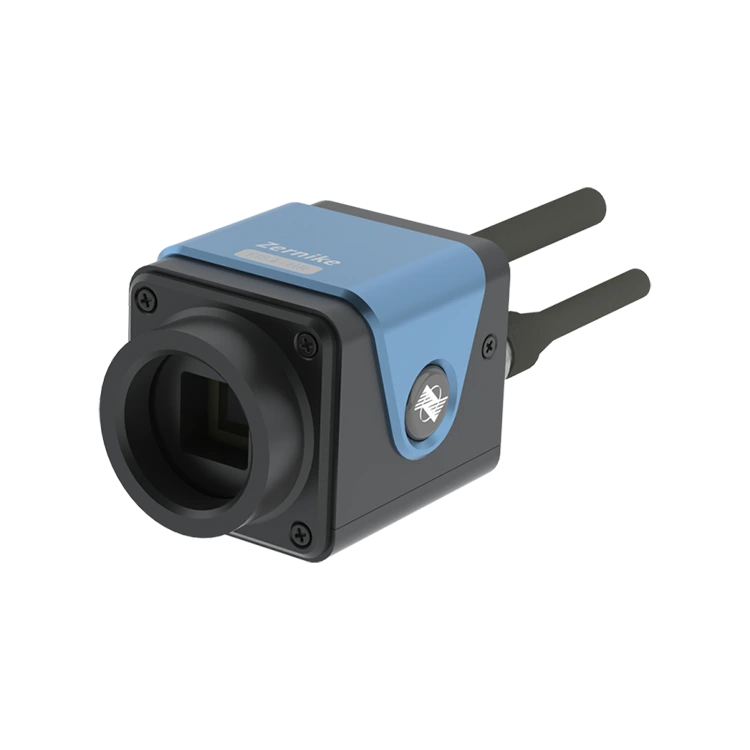

FIS4 HR-W-детектор волнового фронта

Внедряя детектор волнового фронта Bojiong FIS4 HR-W, высокоэффективный инструмент интерферометрического измерения, тщательно изготовленный для применений промышленного уровня, передовых научных исследований и сектора национальной безопасности. Благодаря своей исключительной производительности, этот датчик предоставляет пользователям беспрецедентные возможности обнаружения волновых фронтов, позволяя пользователям в различных отраслях для достижения прорывов в области точного измерения.

Этот датчик Bojiong может похвастаться удивительно высоким разрешением до 300 × 300 (90 000) фазовых точек и широкого диапазона спектральных откликов 400-1100 нм, обеспечивая нерешенную точность и надежность в различных приложениях оптических измерений. Его уникальное технологическое преимущество заключается в принятии запатентованной случайной кодированной четырехволновой технологии дифракционной технологии, которая устраняет необходимость в сложных операциях с изменением фазы. Самоуверенность волнового фронта может быть достигнута за один измерение, а паттерны интерференции генерируются непосредственно в положении плоскости заднего изображения.

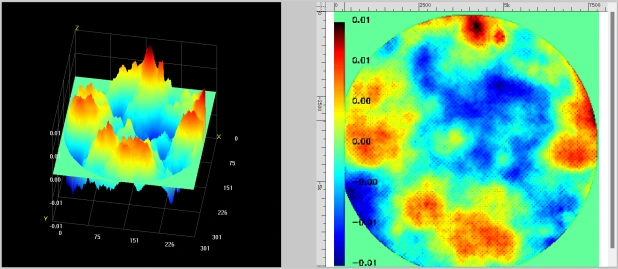

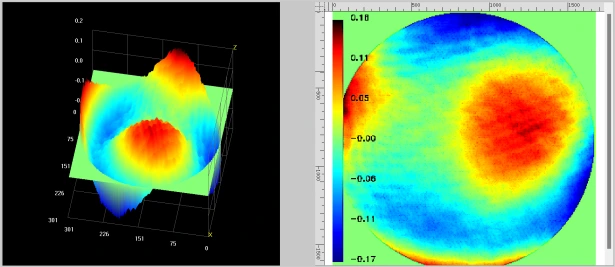

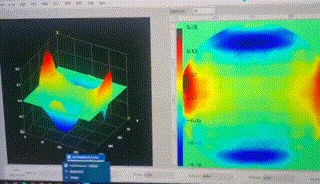

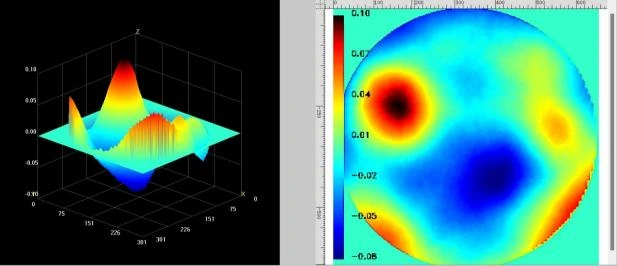

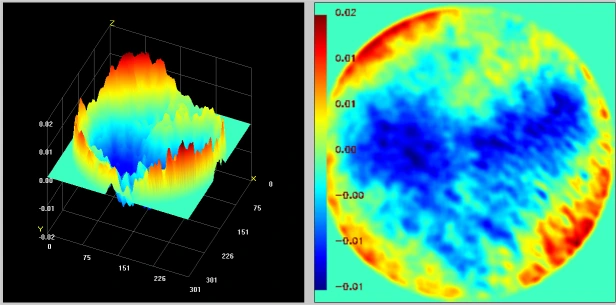

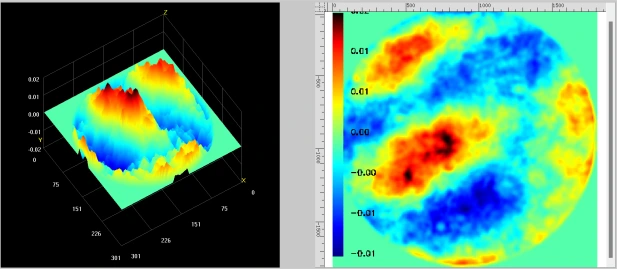

Еще более впечатляюще, датчик Bojiong способен отображать трехмерное измерение, что приводит к полному разрешению в режиме реального времени, с частотой кадров до 10 кадров в секунду, мгновенно представляя трехмерную топографию волнового фронта. Этот датчик идеально подходит для обнаружения лазерного луча, адаптивных оптических систем, калибровки оптической системы, оптической проверки окон и измерения оптической плоскости и сферических форм. Кроме того, он может точно обнаружить шероховатость поверхности и микропрофиль, делая свои области применения чрезвычайно широкими.

Детектор волнового фронта Bojiong FIS4 HR-W легко управлять и обладает сверхвысоким вибрационным сопротивлением и стабильностью, предоставляя пользователям идеальное решение для измерения для измерения волнового фронта. Он достигает точных измерений на уровне нанометра без необходимости изоляции вибрации, значительно повышая эффективность и точность измерений. Выбор Bojiong означает выбор нового стандарта для эффективного, точного и стабильного измерения волнового фронта.

Спецификация

Особенность

◆ 100% развивался внутри страны

◆ Самоупотребление с одним путем, опорное зеркало не требуется

◆ Широкий спектр 400 нм ~ 1100 нм полоса

◆ 2NM RMS Высокое разрешение фазы

◆ Сильное сопротивление вибрации, нет необходимости в оптической изоляции вибрации

◆ Простая и быстра

◆ Поддерживает коллимированные балки и большие сходящиеся балки Na

 Приложение

Этот волновой фронт, детекторный фронт, детекторированный в лазерном лучевом луче, адаптивная оптика, измерение формы поверхности, калибровка оптической системы, обнаружение оптической окна, оптическая плоскость, измерение сферической формы поверхности, обнаружение шероховатости поверхности

 Подробности

Bojiong FIS4 HR-W Wavefront Detector был разработан командой профессоров Университета Чжэцзян и Технологического университета Наняна, Сингапур. Датчик подходит для анализа качества лазерного луча, обнаружения поля плазмы, измерения высокоскоростного распределения поля потока, оценки качества изображения оптической системы, измерения микроскопического профиля и количественной фазовой визуализации биологических клеток. Он специально разработан для удобного интерферометрического измерения в промышленности, научных исследованиях и национальной обороне. With high resolution of 300×300 (90,000) phase points, wide spectral response of 400-1100nm, and 10 frames of full-resolution real-time 3D result display, it provides an ideal wavefront sensing measurement tool for beam wavefront detection, adaptive optics, optical system calibration, optical window detection, optical plane surface shape, spherical surface shape measurement, surface roughness, and surface microscopic profile обнаружение.

FIS4 HR-W использует запатентованную случайную четырехволновую технологию с четырьмя волнами для достижения самостоятельной работы одноканального измеренного волнового фронта, а интерференция возникает в положении плоскости заднего изображения. Он имеет низкие требования к согласованности источника света, не требует смещения фазы и может достичь интерферометрического измерения с использованием обычной системы изображений. Он обладает сверхвысокой вибрационной сопротивлением и ультра-высокой стабильностью и может достичь точного измерения на уровне NM без изоляции вибрации. По сравнению с датчиком Hartmann MicroLens Array, он имеет больше фазовых точек с высоким разрешением, более широкий диапазон адаптивных полос, больший динамический диапазон и более высокую производительность затрат.
