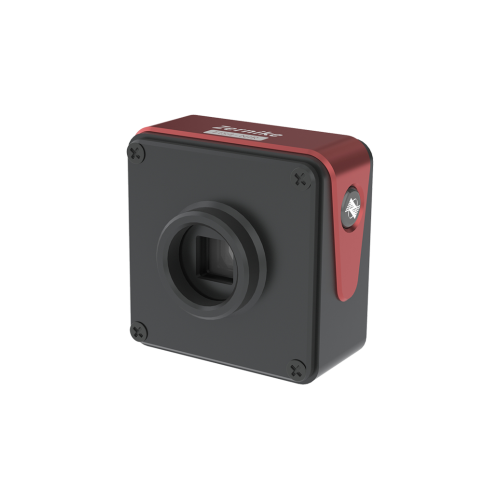

FIS4 Датчик волнового фронта FIS4 900-1200 нм

FIS4Датчик волнового фронта FIS4 900-1200 нм

АБохионг FIS4NIR WAVEFRENT SENSOR 900-1200NM специально разработан для точного измерения в полосе длины волны 900–1700 нм. Он принимает глубоко оптимизированную четырехволновую боковую технологию интерферометрии и модуль обнаружения с инфракрасным усилением, достигая сверхвысокого пространственного разрешения 512 × 512 и фазовую чувствительность 2-нм среднеквадратичный Датчик оснащен большим динамическим диапазоном ≥260 мкм, что обеспечивает точный анализ сильных аберраций и крутых волновых фронтов, эффективно подавляя помехи лазерным спеклом. Оснащенный полнопользовательским анти-рефлексивным покрытием и антивибрационной структурой общего пути, он может выполнять стабильные и высоко повторяемые измерения без изоляции вибрации в таких сценариях, как лазерная обработка, тестирование интеграции оптической системы и полупроводниковую метрологию, обеспечивая надежную поддержку данных для оптического проектирования и производства.

БохионгFIS4 Нир Датчик волнового фронта 900-1200 нм Введение

АБохионг FIS4Датчик волнового фронта FIS4 900-1200 нм является новым поколением высокопроизводительного оборудования для оптической проверки, обладающей превосходным вибрационным сопротивлением и возможностями измерения волн в режиме реального времени. АFIS4Датчик волнового фронта FIS4 900-1200 нм в систему управления качеством ISO 9001 и сертифицирована Китайским институтом метрологии (NIM). Это поставляется с годовой гарантией. АДатчик волнового фронта FIS4 NIR это подключаемое и игровое, простое в эксплуатации и низкое обслуживание, эффективно повышая эффективность проверки и надежность оптических систем.

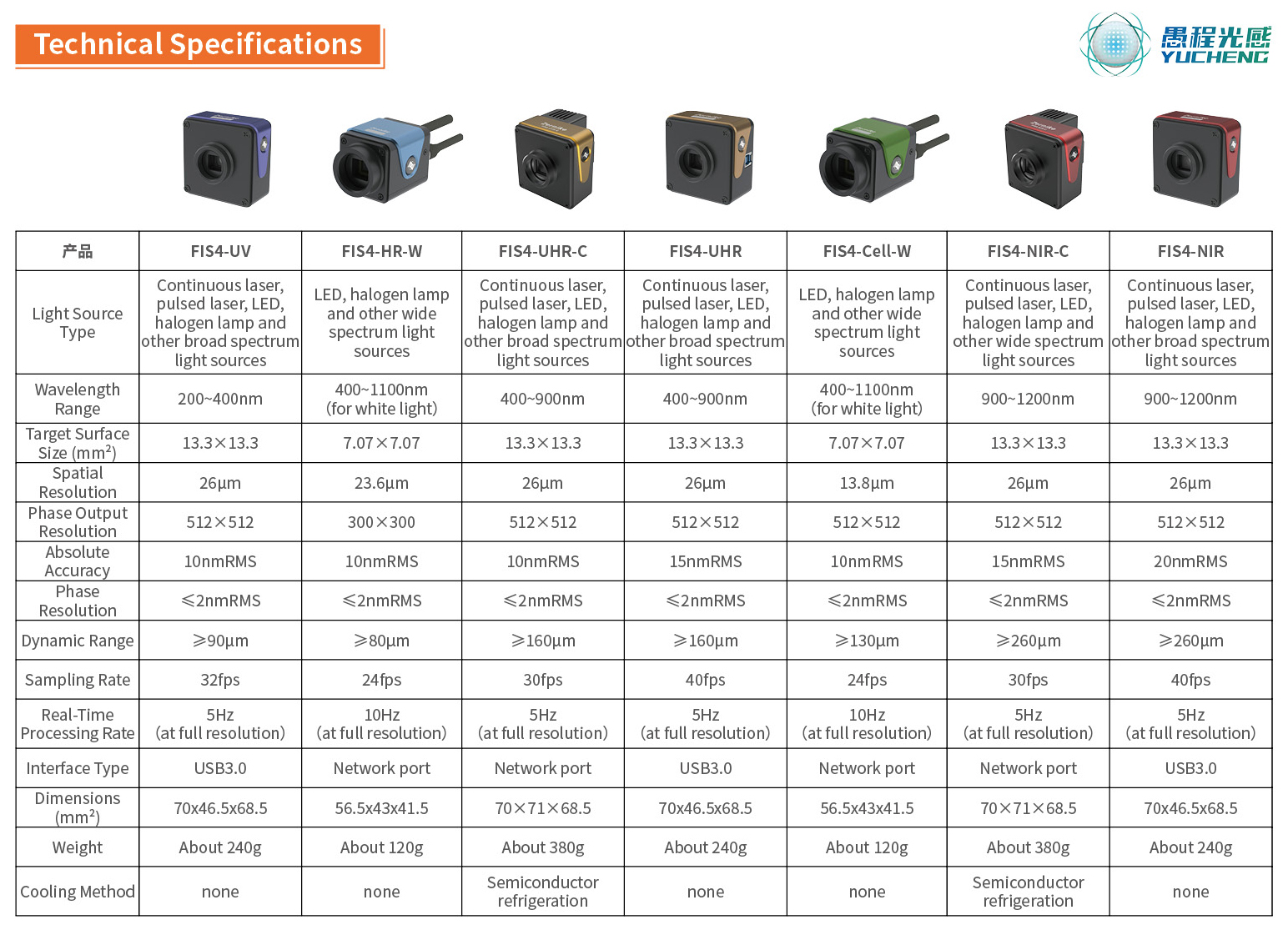

БохионгFIS4NIR WAVEFRENT SENSOR 900-1200NM Параметр (спецификация)

БохионгFIS4NIR WAVEFRENT SENSOR 900-1200NM Функция и приложение

С 2006 года команда профессора Ян Юнгиинг в Университете Чжэцзян успешно запустила широкий спектр FIS4 Серийный датчик волнового фронта Основываясь на дизайне интерферометрии общего пути и алгоритмах реконструкции волн в реальном времени после 17 лет специальных исследований и разработок. Этот продукт имеет следующие выдающиеся функции:

· Сильная антивибрационная и вибрационная изоляция: обнаружение волнового фронта в реальном времени может быть достигнуто в сложных средах без необходимости в платформе изоляции вибрации;

· Измерение высокой чувствительности: чувствительность волнового фронта до 2-нм среднеквадрат, что обеспечивает точный захват крошечных фазовых изменений;

· Одно оптический путь подключаемой и игрой: оригинальная конструкция отдельного оптического пути без опорного света, позволяя немедленно использовать при включении и удобной работы;

· Компактные, легкие и портативные: только размер кулака, облегчение интеграции и использования на поле.

АFIS4Датчик волнового фронта FIS4 900-1200 нмпредназначен для высококлассной оптической метрологии в области промышленных инспекций, научных исследований и оборонных применений. С высоким разрешением фазовых точек 512 × 512 (262 144) они обеспечивают высокие измерения волнового фронта в диапазоне 900–1200 нм и поддерживают 3D-отображение в реальном времени при полном разрешении при 10 кадрах в секунду. А Датчик волнового фронта FIS4 NIR может использоваться для измерения аберрации оптических систем, калибровки оптической системы, измерения внутреннего распределения материалов, измерения метасурфейсов и метасурсов и т. Д.

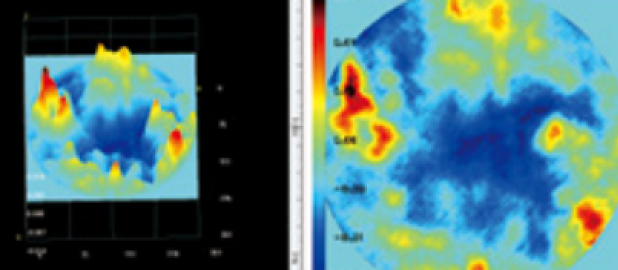

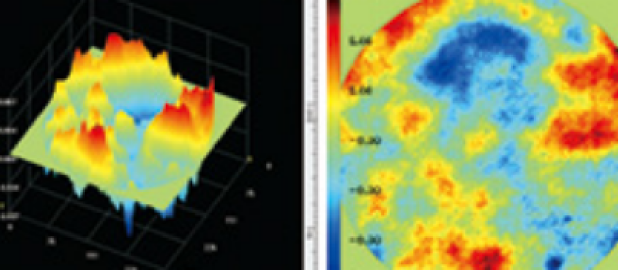

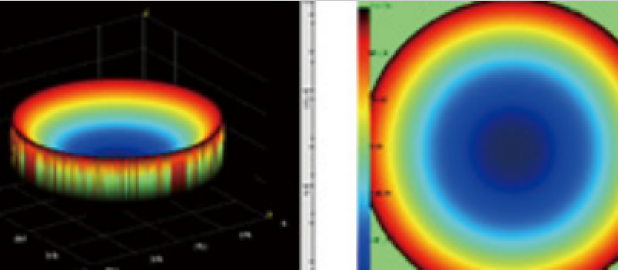

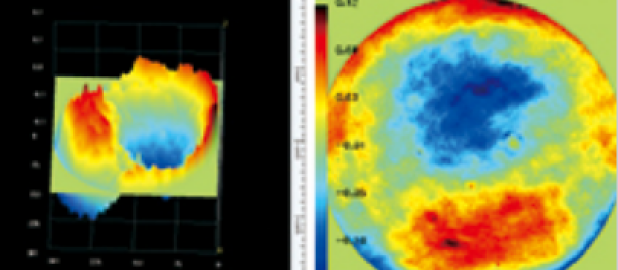

Бохионг FIS4NIR WAVEFRENT SENSOR 900-1200NM  Приложение

Бохионг FIS4NIR WAVEFRENT SENSOR 900-1200NM Подробности

А FIS4Датчик волнового фронта FIS4 900-1200 нмИспользует запатентованную технологию четырехволновой дифракции с четырьмя волнами случайных кодировков, достигая самостоятельной интерфейсы измеренного волнового фронта с использованием одного светового пути. Вмешательство происходит на плоскости заднего изображения. Эта технология значительно снижает потребность в когерентности источника света, устраняя необходимость в фазовых переключателях и обеспечивая высокие измерения интерферометрии с высокой устойчивостью со стандартными системами изображений. Продукт обеспечивает превосходное сопротивление вибрации и ультра-высокую стабильность, обеспечивая измерение волнового фронта на уровне нанометра без необходимости в платформе изоляции. По сравнению с традиционными датчиками Hartmann, основанными на массивах MicroLens, датчик волнового фронта FIS4, ближний инфракрасный фронт 900-1200 нм в нескольких ключевых показателях производительности: более высокое разрешение фазовой точки, более широкая адаптивность рабочей полосы и больший динамический диапазон. Он также предлагает превосходную производительность затрат, обеспечивая надежное решение для широкого спектра точных сценариев оптической проверки.

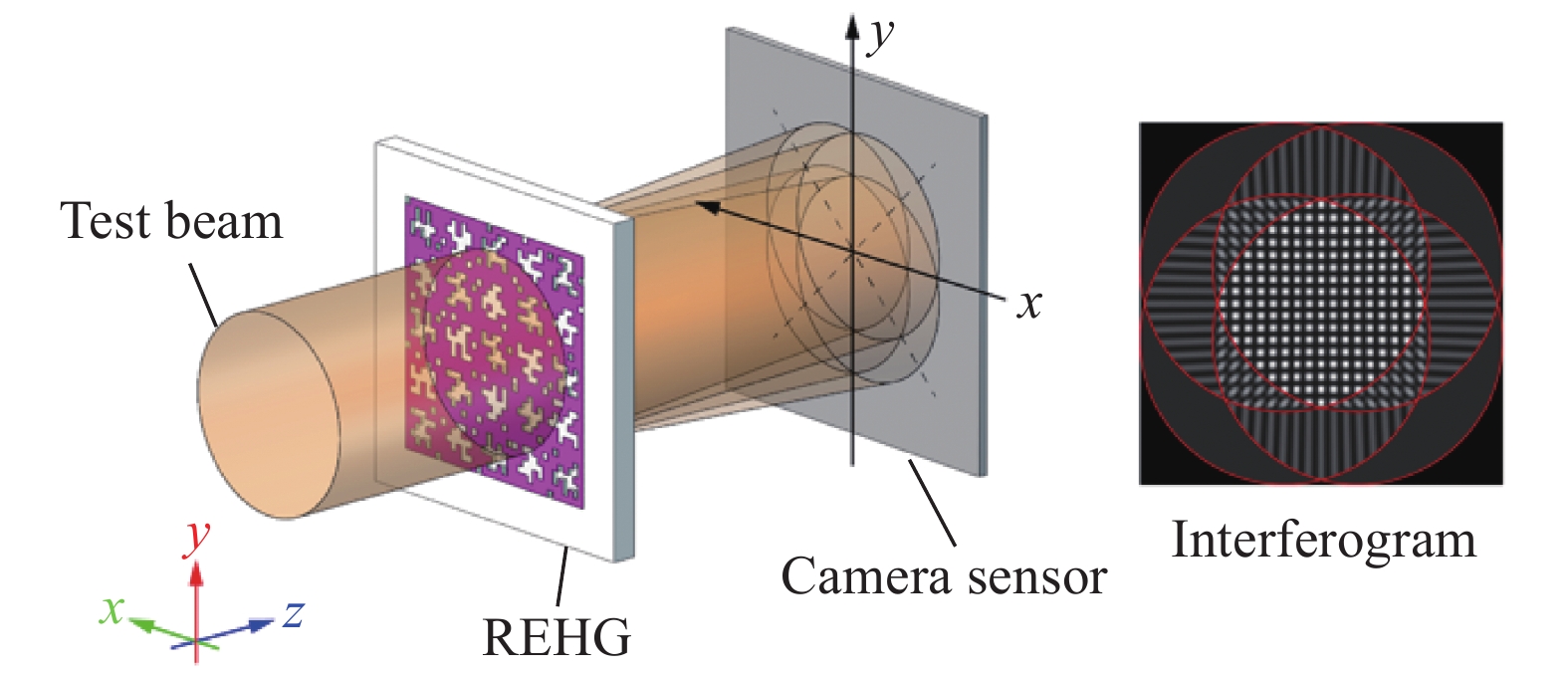

Рис.1. Фазовый принцип визуализации, основанный на четырехволновых боковых сдвигающих помех с использованием случайно кодированной гибридной решетки (REHG)

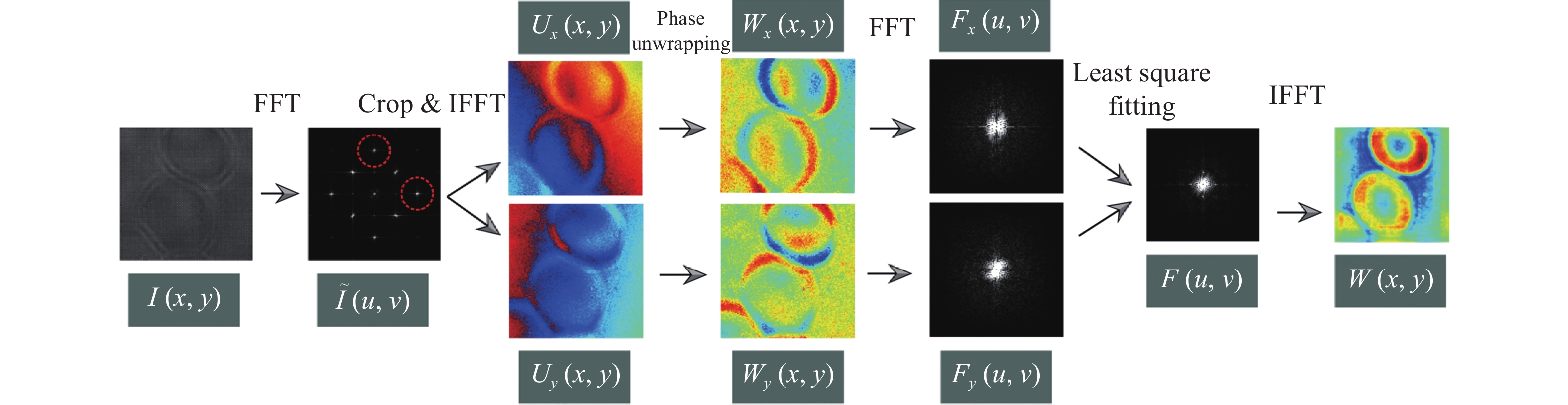

Рис.2. Реконструкция квадратного волнового фронта из четырехволновой межполовой интерферограммы

АFIS4Датчик волнового фронта стал мощным и широко используемым инструментом в научных исследованиях и промышленности благодаря своим преимуществам, таким как компактная структура, сильная стабильность, высокое временное разрешение и хорошая совместимость с существующими системами микроскопии. Первоначально этот датчик в основном использовался для задач обнаружения в традиционных оптических семинарах, включая оценку качества оптических компонентов, анализ лазерного луча и коррекцию адаптивной оптической системы. Впоследствии его сценарии применения постепенно расширялись до нескольких передовых полей, таких как биомедицинская визуализация, позиционирование наночастиц, характеристика метазоповерхности и измерение градиента температуры.

Компактная механическая конструкцияFIS4Датчик волнового фронта позволяет легко интегрироваться в различные существующие микроскопические платформы, в то время как его превосходная надежность гарантирует, что высокая точность интерферометрических измерений все еще может сохраняться даже в сильных средах вибрации. В то время как устройство поддерживает измерение одноразового воздействия, которое может эффективно охватывать высокоскоростные динамические процессы и подходит для потребностей в реальном времени. В биомедицинских исследованиях FIS4 успешно достигла безменения, с высоким разрешением, в реальном времени визуализации различных живых клеток, таких как COS-7, HT1080, RPE, CHO, HEK-клетки и нейроны, предоставляя важный инструмент для исследований динамики клеток.

Кроме того,FIS4Датчик волнового фронта Также широко используется при визуализации фазовой замедления, выявляя анизотропные биологические ткани и субклеточные структуры, такие как коллагеновые волокна и цитоскелеты, посредством высококонтрастных изображений. Эта технология дополнительно распространяется на фазовую визуализацию в рентгеновских, средневолновых инфракрасных (MWIR) и длинноволновых инфракрасных полосах (LWIR), демонстрируя его широкий потенциал в междисциплинарных приложениях. FIS4 также широко использовался в исследованиях характеристик метасурфейнов и двухмерных материалов, которые полностью демонстрируют свои практические и неэффективные материалы в современных науках.
