FIS4 Ultra-Resolution Sensor (охлаждаемая версия) 400-900 нм

FIS4 Ultra-Resolution Sensor (охлаждаемая версия) 400-900 нм

БохионгFIS4 Ультра-датчик волнового фронта(refrigrated версия) 400-900 нмОпираясь на существующую серию UHR, интегрирует высокоэффективную полупроводниковую систему охлаждения, значительно снижая тепловой шум датчика при долгосрочной операции с высокой скоростью. Используя 512 × 512 точек обнаружения фазы сверхвысокой плотности и точный контроль температуры, он поддерживает стабильность измерений лучше, чем 1,5 нм-среднеквадратичности при температурах окружающей среды от -10 ° C до 45 ° C, что делает его особенно подходящим для требовательных применений, таких как высокий обнаружение LASER, длительный онлайн-мониторинг и ULTRA-Fine-Fine-Fine-Fine-Fine-FineFront. Датчик волнового фронта с ультра-высоким разрешением FIS4 (охлаждаемая версия) 400-900 нсфортировки 5 кадров/второй вывод в режиме реального времени всех параметров и обладает многополосным адаптивным анализом, обеспечивающим надежные научные исследования с высоким содержанием низкого уровня с низким содержанием измерения для претензии для протокола и передовых научных исследований.

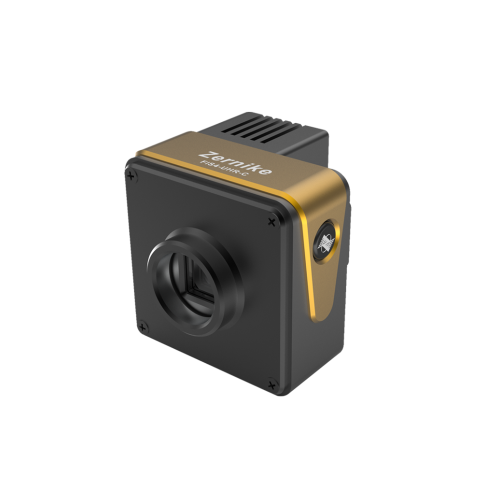

БохионгFIS4 Ultra-Resolution Sensor (охлаждаемая версия) 400-900 нм Введение

Бохионг FIS4 Ultra-Resolution Sensor (охлаждаемая версия) 400-900 нмявляется новым флагманским оптическим измерительным инструментом нашей компании, предлагающим превосходную производительность и надежное качество. Он придерживается строгой системы управления качеством ISO 9001 и сертифицирован Китайским Национальным институтом метрологии (NIM) для отслеживания. Он поставляется с годовой гарантией, обеспечивающей точность и надежность данных измерения. Этот датчик использует запатентованную интерферометрическую оптическую систему общего пути и систему разложения волнового фронта в реальном времени, устраняя традиционные фазовые переключатели и эталонные зеркала. Эта система стабильно работает в средах с высоким вибрацией, что позволяет измерениям волнового фронта 512 × 512 ультра-высокого разрешения. При сверхвысокой точности измерения 2 нм среднеквадратичных средств, широкого динамического диапазона ≥160 мкм и 5-образных/второго вывода в реальном времени всех параметров, датчика волнового фронта FIS4 и высокого уровня (охлажденная версия) АFIS4 Ultra-Resolution Sensor (охлаждаемая версия) 400-900 нмшироко применим к измерению лазерного луча, адаптивной оптике, измерениям плоской поверхности, калибровке оптической системы, оптической проверке окон, оптическом сферическом измерении поверхности, проверке шероховатости поверхности и поверхностным микропрофильником.

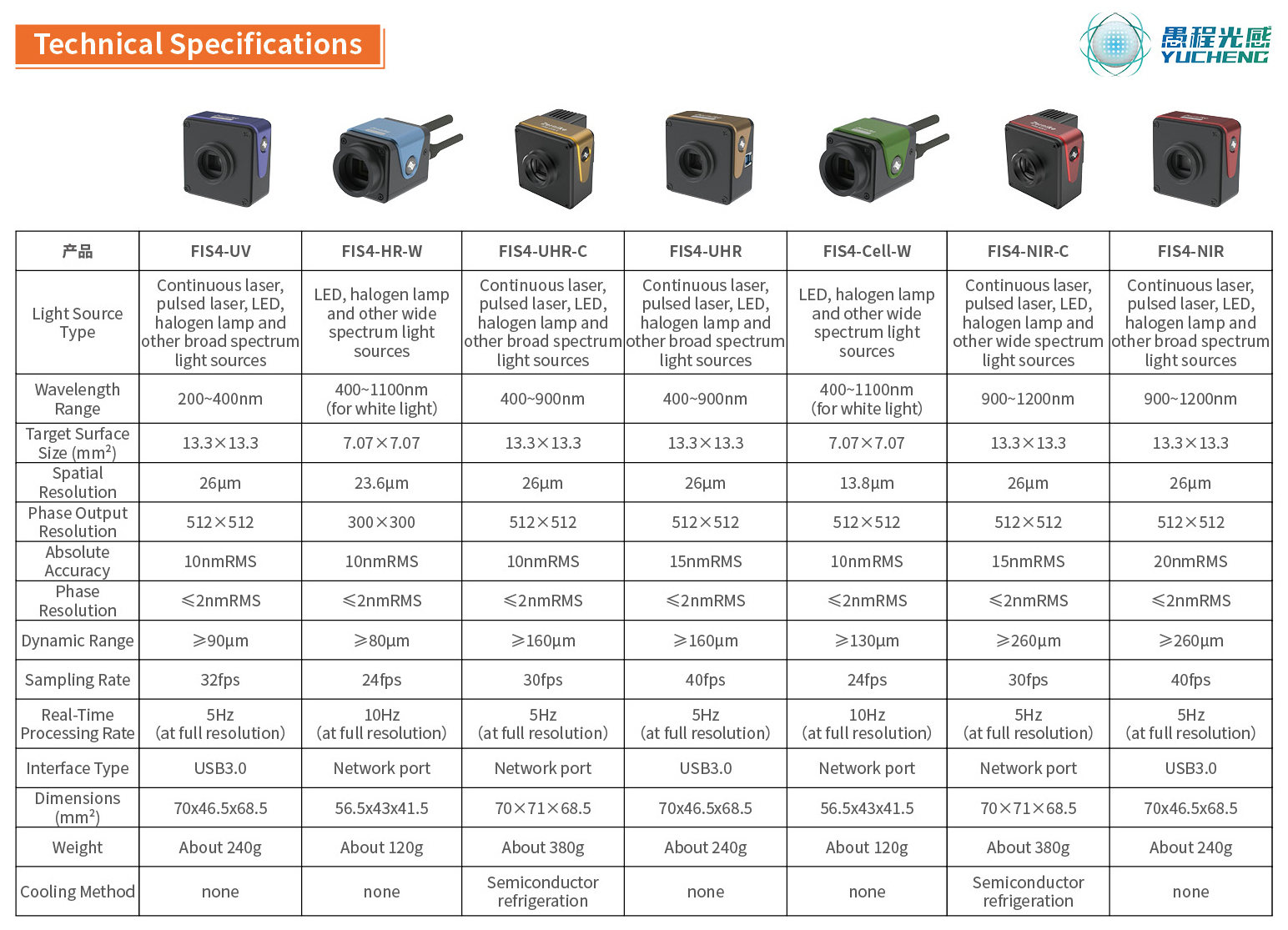

Бохионг FIS4 Ultra-Resolution Sensor (охлаждаемая версия) 400-900 нмПараметр (спецификация)

Бохионг FIS4 Ultra-Resolution Sensor (охлаждаемая версия) 400-900 нм Функция и приложение

С 2006 года команда профессора Ян Юнгиинг в Университете Чжэцзян работает над дизайном интерферометрии общего пути и алгоритмам реконструкции волн в реальном времени в течение 17 лет. Команда успешно запустила датчик волнового фронта в серии FIS4 с широким спектром, отмечая крупный прорыв в высокопрофессиональном поле оптического зондирования моей страны.

Этотультра- Датчик волнового фронта с высоким разрешением (охлажденная версия) Использует инновационную архитектуру с одним оптическим путем, устраняя необходимость в эталонном оптическом пути или фазовом переключении, что позволяет по-настоящему опыт подключения и игры. Его исключительная производительность демонстрируется в нескольких измерениях: стабильная операция без вибрационной платформы изоляции, снимая данные высокого режима в режиме реального времени; Высокая чувствительность 2 нм среднеквадратичных средств и разрешение 512 × 512 (262,144 фазы) позволяет прозрачить визуализацию микроскопических деталей в тестируемом объекте; и в компактном, пакете размером с кулак он может похвастаться широким спектральным откликом 400-900 нм и обеспечивает 3D-фронт в реальном времени в режиме реального времени на 5 кадров в секунду. Серия FIS4 предназначена для требовательных научных исследований и сценариев промышленного инспекции. Он может точно служить нескольким высококачественным полям, таким как анализ качества лазерного луча, отладка адаптивной оптической системы, измерение поверхности плоских/сферических оптических компонентов, выравнивание оптической системы и калибровка оптического окна и шероховатость поверхности и микропрофильная характеристика, обеспечивая идеальный инструмент измерения ядра для современного оптического измерения.

БохионгFIS4 Ultra-Resolution Sensor (охлаждаемая версия) 400-900 нм Приложение

БохионгFIS4 Ultra-Resolution Sensor (охлаждаемая версия) 400-900 нм Подробности

АFIS4 Ультра-высокое разрешение WAVEFROДатчик NT (охлажденная версия) 400-900 нмоснована на уникальной запатентованной случайной четырехволновой дифракционной технологии, которая может достичь самостоятельной интерфейсы волн в одном оптическом пути, а эффект интерференции напрямую формируется на плоскости изображения задней части. Эта система значительно снижает зависимость от когерентности источника света и может завершить высокое измерение интерференционных интерференций в сочетании с обычной единицей визуализации без необходимости смены фазового смены. АДатчик волнового фронта FIS4имеет превосходную вибрационную сопротивление и эксплуатационную стабильность и может стабильно достичь измерения волнового фронта нанометра даже без устройства изоляции вибрации. По сравнению с традиционными датчиками Hartmann MicroLens Array-Type, датчик волнового фронта FIS4 может обеспечить более плотную фазовую выборку, более широкий диапазон адаптации спектра и более высокий динамический верхний предел измерения, сохраняя при этом более конкурентоспособную экономическую эффективность, что делает его идеальным решением для требовательного оптического сценария измерения.

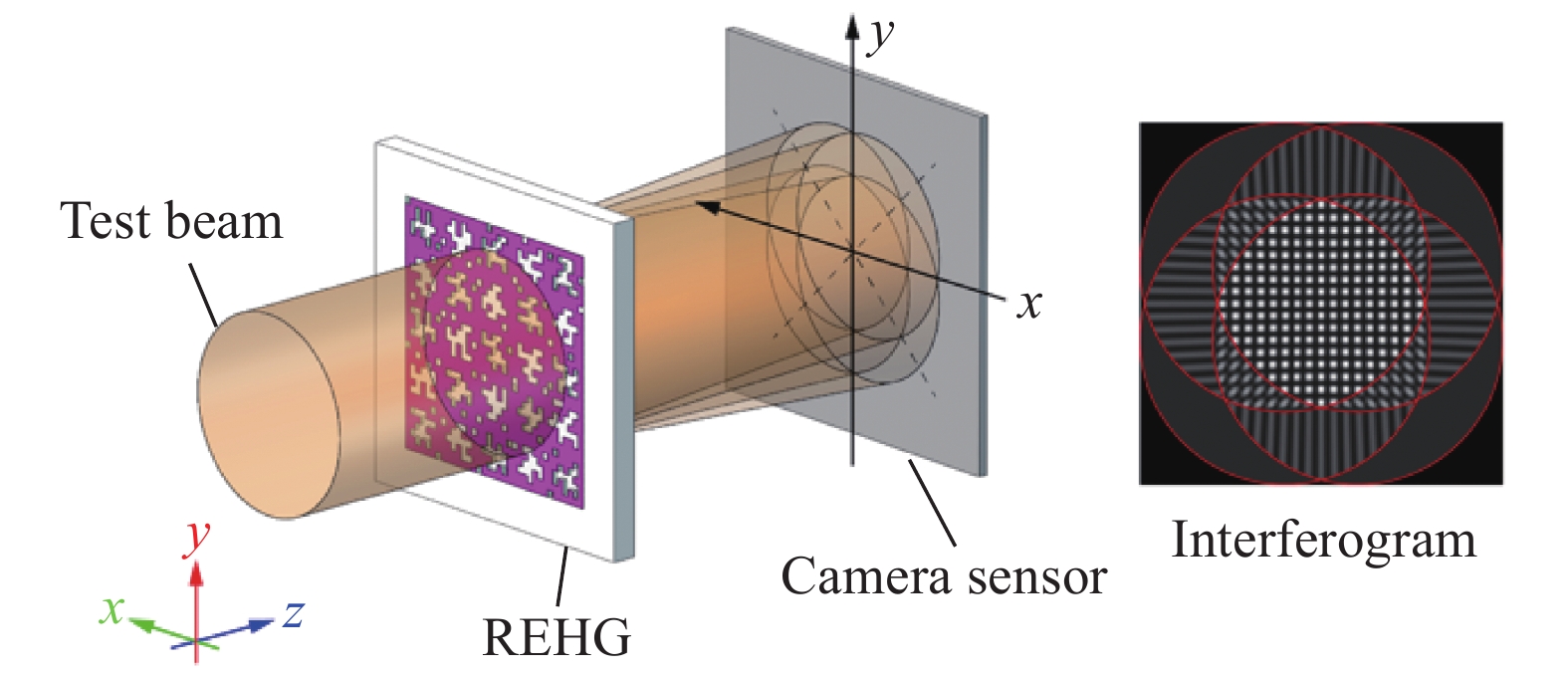

Рис.1. Фазовый принцип визуализации, основанный на четырехволновых боковых сдвигающих помех с использованием случайно кодированной гибридной решетки (REHG)

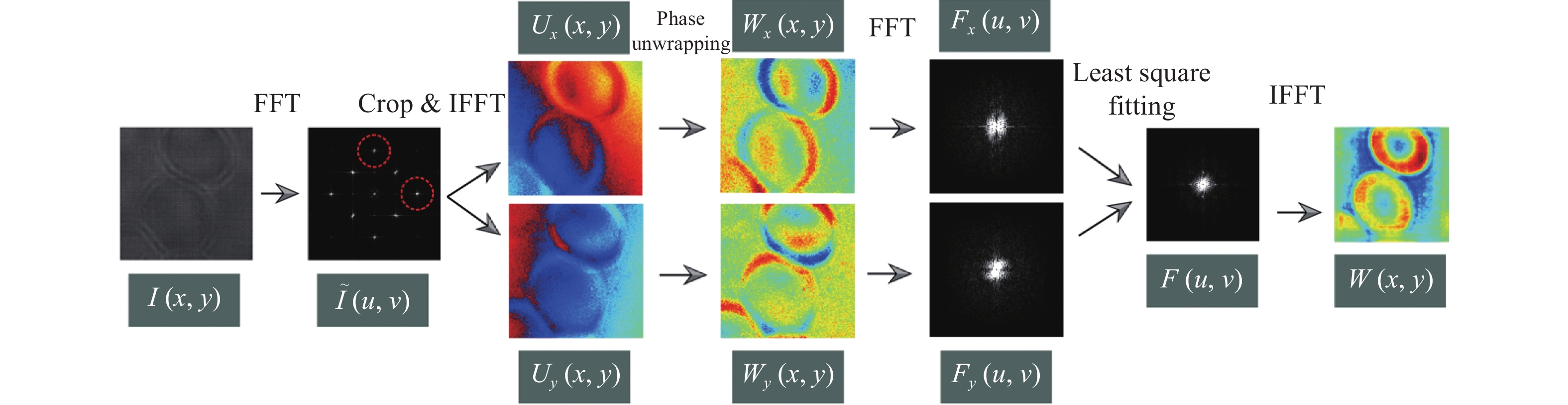

Рис.2. Реконструкция реконструкции квадратного волнового фронта из четырехволнового сдвига интерферогрогра

АДатчик волнового фронта FIS4, с его высоко интегрированным дизайном, исключительной экологической адаптивностью, превосходным временным разрешением и широкой совместимостью системы, стало новаторским инновацией в оптической метрологии. Этот продукт не только демонстрирует большой потенциал в научных исследованиях, но и получил высокое признание в промышленных приложениях. Первоначально используется для точной проверки в традиционных оптических семинарах,Датчик волнового фронта FIS4успешно обслуживал специализированные поля, такие как тестирование поверхности оптических компонентов, анализ качества лазерного луча и калибровка системы адаптивной оптики. Его применение в настоящее время расширилось, чтобы включить передовые области исследований, такие как биомедицинская визуализация, отслеживание наночастиц, характеристика структуры метазоповерхности и мониторинг поля температуры, демонстрируя его сильные междисциплинарные возможности.

Благодаря своему компактному механическому дизайну,Датчик волнового фронта FIS4может быть легко интегрирован в различные системы микроскопии и сложные оптические платформы. Его инновационная архитектура, основанная на принципе интерферометрии общего пути, позволяет устройству поддерживать точность измерения нанометрового уровня даже в средах высокой вибрации, обеспечивая стабильную работу без необходимости дополнительных устройств изоляции вибрации. Датчик также оснащен реконструкцией волнового фронта с одним воздействием, что обеспечивает точный захват высокоскоростных динамических процессов, таких как движение жидкости, переходные процессы частиц и лазерная передача, и обеспечивает точный количественный анализ.

В биомедицинских исследованиях система FIS4 успешно достигла беспрепятственной, долгосрочной, трехмерной количественной фазовой визуализации различных живых клеток (включая COS-7, HT1080, RPE, CHO, HEK и первичные нейроны), значительно снижая фототоксичность и обеспечивая новый технический подход для изучения динамики клеток. Возможность визуализации фазовой задержки системы также обеспечивает высококонтрастную визуализацию двуметровых структур, таких как коллагеновые волокна и цитоскелет, значительно продвигая исследования в области тканевой механики и патологии.

Примечательно,Датчик волнового фронта FIS4Техническая архитектура демонстрирует значительную масштабируемость межполомы. Его принципы проектирования были успешно применены к разработке систем фазовой визуализации в рентгеновских, средневолновых инфракрасных (MWIR) и длинноволновых инфракрасных полосах (LWIR), обеспечивая инновационные решения для измерения для материаловедения, теплового управления и безопасности национальной обороны. В последние годы датчик также обнаружил широко распространенное применение в новых областях, таких как оценка манипуляции с фазой метазу поверхности и характеристика оптических свойств двумерных материалов, демонстрируя ее значительную ценность и широкую применимость в качестве фундаментального инструмента исследования.
