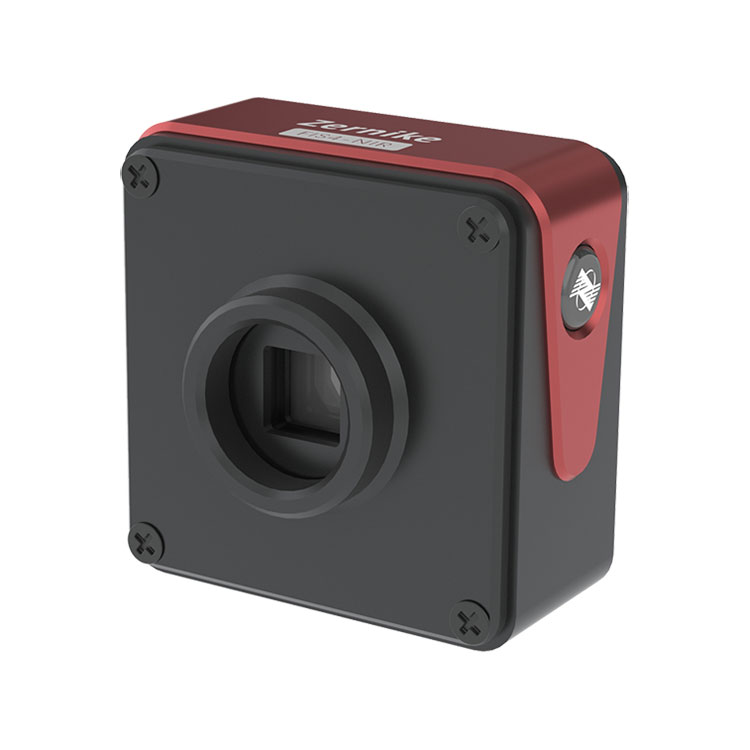

Датчик волнового фронта ближнего инфракрасного диапазона с впечатляющим динамическим диапазоном до 270 мкм. Он обладает исключительной вибростойкостью и стабильностью, что позволяет проводить точные измерения нанометрового уровня без необходимости виброизоляции. Этот прибор подходит для измерения распределения материалов по внутренней решетке, а также измерения волнового фронта метаповерхностей и гиперлинз. Мы всегда будем придерживаться принципа «качество прежде всего, клиент прежде всего» и сердечно приглашаем клиентов посетить нас для консультации.
|
наименование товара |
Датчик волнового фронта ближнего инфракрасного диапазона |
|
Диапазон длин волн |
900–1200 нм |
|
Целевой размер |
13,3 мм × 13,3 мм |
|
Пространственное разрешение |
26 мкм |
|
Разрешение выборки |
512 × 512 (262144 пикселей) |
|
Фазовое разрешение |
<2 нмСКЗ |
|
Абсолютная точность |
15 нмСКЗ |
|
Динамический диапазон |
270 мкм (256 мин) |
|
Частота выборки |
45 кадров в секунду |
|
Скорость обработки в реальном времени |
10 Гц (полное разрешение) |
|
Тип интерфейса |
USB3.0 |
|
Измерение |
70 мм × 46,5 мм × 68,5 мм |
|
Масса |
около 240 г |
◆Большой динамический диапазон до 270 мкм
◆2 нм среднеквадратичное высокое фазовое разрешение
◆Сверхвысокое разрешение 512×512 (262144) фазовых точек.
◆Одноканальный световой самоинтерференционный свет, опорный свет не требуется.
◆Широкий спектр 900–1200 нм.
◆Чрезвычайно высокие антивибрационные характеристики, нет необходимости в оптической виброизоляции.
◆Так же, как и при визуализации, простое и быстрое построение оптического пути.
◆Поддерживает коллимированные лучи и сходящиеся лучи большой нейтральной ориентации.
Этот датчик волнового фронта ближнего инфракрасного диапазона BOJIONG используется для измерения аберраций оптической системы, калибровки оптической системы, измерения распределения внутренней решетки материала, гиперповерхности, измерения волнового фронта гиперлинзы.
|
Пример измерения аберраций оптической системы |
Выборочное измерение распределения решетки внутри материала |
|
Примеры измерений калибровки оптической системы |
Пример измерения волнового фронта метаповерхности |
|
Пример измерения волнового фронта гиперлинзы |
|
Датчик ближнего инфракрасного волнового фронта BOJIONG, разработанный командой профессоров Чжэцзянского университета и Наньянского технологического университета Сингапура, с использованием отечественной запатентованной технологии. Он сочетает в себе дифракцию и интерференцию для достижения обычной четырехволновой интерференции поперечного сдвига с превосходной чувствительностью обнаружения и анти- виброустойчивость и может осуществлять высокоскоростную динамическую интерферометрию в реальном времени без виброизоляции. Измерения в реальном времени показывают частоту кадров более 10 кадров. В то же время датчик FIS4 имеет сверхвысокое фазовое разрешение 512×512 (260 000 фазовых точек), диапазон измерения охватывает 200–15 мкм, чувствительность измерения достигает 2 нм, а повторяемость измерений лучше 1/1000λ ( РМС). Его можно использовать для анализа качества лазерного луча, обнаружения поля плазменного потока, измерения в реальном времени распределения поля высокоскоростного потока, оценки качества изображения оптической системы, измерения микроскопического профиля и количественной фазовой визуализации биологических клеток.
|
FIS4 Технические параметры каждой серии продукции |
||||||
|
|
|
|
|
|
|
|
|
Продукт |
ФИС4-УФ |
ФИС4-HR |
ЧАСЫ ФИС4 |
ФИС4-HS |
FIS4-Ячейка |
ФИС4-НИР |
|
Диапазон длин волн |
200~450 нм |
400~1100 нм |
400~1100 нм |
400~1100 нм |
400~1100 нм |
900~1200 нм |
|
Целевой размер мм² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
|
Пространственное разрешение |
26 мкм |
23,6 мкм |
26 мкм |
24,4 мкм |
23,6 мкм |
26 мкм |
|
Пиксель изображения |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
Фазовое выходное разрешение |
512×512 （262144пикселя） |
300×300 (90000 пикселей) |
512 × 512 (262144 пикселей) |
420×420 (176400 пикселей) |
300×300 (90000 пикселей) |
512 × 512 (262144 пикселей) |
|
Фазовое разрешение |
<2 нмСКЗ |
<2 нмСКЗ |
<2 нмСКЗ |
<2 нмСКЗ |
<2 нмСКЗ |
<2 нмСКЗ |
|
Абсолютная точность |
10 нмRMS |
10 нмRMS |
15 нмСКЗ |
10 нмRMS |
10 нмRMS |
15 нмСКЗ |
|
Динамический диапазон |
90 мкм （256мин） |
110 мкм （150мин） |
162 мкм （256мин） |
132 мкм （210мин） |
110 мкм （150мин） |
270 мкм （256мин） |
|
Частота выборки |
32 кадра в секунду |
24 кадра в секунду |
45 кадров в секунду |
107 кадров в секунду |
24 кадра в секунду |
45 кадров в секунду |
|
Скорость обработки в реальном времени |
10 Гц (Полное разрешение) |
10 Гц (Полное разрешение) |
10 Гц (Полное разрешение) |
10 Гц (Полное разрешение)Поддерживает отложенную пакетную обработку |
10 Гц (Полное разрешение) |
10 Гц (Полное разрешение) |
|
Тип интерфейса |
USB3.0 |
НАРЕЗАТЬ |
USB3.0 |
НАРЕЗАТЬ |
НАРЕЗАТЬ |
USB3.0 |
|
Внешний интерфейс |
- |
- |
- |
- |
C-порт |
- |
|
Размер мм² |
70x46,5x68,5 |
56,5х43х41,5 |
70x46,5x68,5 |
56,5х43х41,5 |
56,5х43х41,5 |
70x46,5x68,5 |
|
масса |
около 240 г |
около 120 г |
около 240 г |
около 120 г |
около 120 г |
около 240 г |
