FLS4 Датчик волнового фронта с высоким разрешением 400-1100 нм

FIS4 Датчик волнового фронта с высоким разрешением 400-1100 нм

БохионгFIS4 HR-W-датчик волнового фронта 400-1100 нмОсобенности 300x300 точек обнаружения фазы высокого разрешения и высокопроизводительное вычислительное ядро ​​(с точностью измерения до 2-нм среднеквадрат), предоставляя данные волнового фронта в реальном времени при полном разрешении в 10 кадрах в секунду. Его революционная конструкция интерферометрии общего пути обеспечивает стабильную работу даже в высоких вибрационных средах без необходимости изоляции вибрации. Его внутри страны развивается случайно кодированная решетка и мощный алгоритм реконструкции обеспечивает превосходную сопротивление интерференции, точные показатели измерения и широкую промышленную применимость.

БохионгFIS4-HR-W WAVFRONT SENSOR 400-1100NM Введение

БохионгFIS4 Датчик волнового фронта с высоким разрешением 400-1100 нмявляется последним высоким продуктом оптической проверки нашей компании. Он соответствует стандартам сертификации ISO 9001 и Китайского Национального института метрологии (NIM) и поставляется с годовой гарантией. АFIS4-HR-W Датчик волнового фронтаИспользует интерферометрию общего пути и алгоритм реконструкции волнового фронта в реальном времени, что устраняет необходимость смещения фазы и обеспечивая исключительное сопротивление вибрации. Разработанный для соответствия самым строгим научным исследованиям и требованиям к промышленным инспекциям, он предлагает операцию «подключаемость и игру» и простое обслуживание.

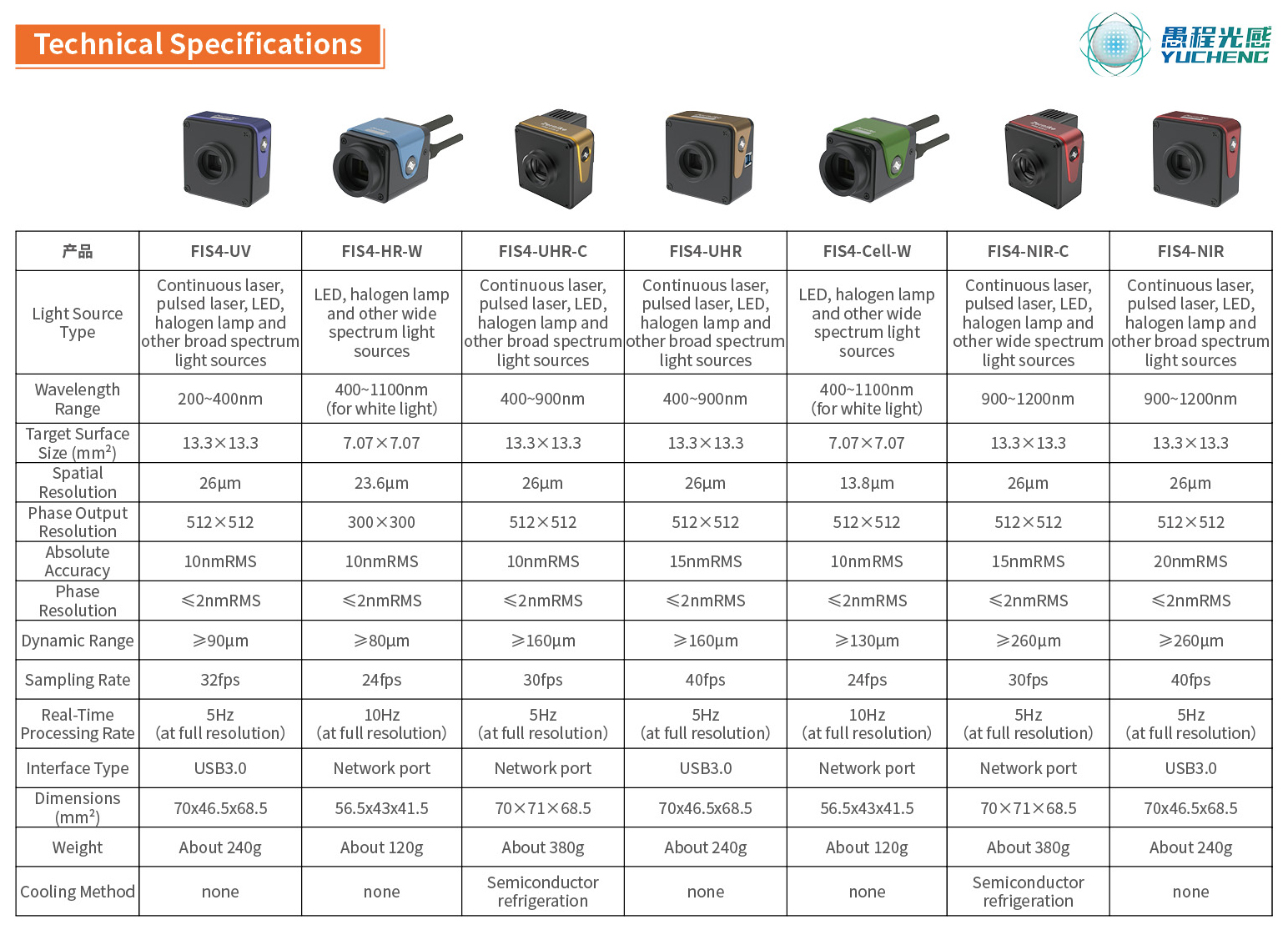

БохионгFIS4-HR-W WAVFRONT SENSOR 400-1100NM Параметр (спецификация)

БохионгFIS4-HR-W WAVFRONT SENSOR 400-1100NM Функция и приложение

 С 2006 года команда профессора Ян Юнгиинг в Университете Чжэцзян запустила широкий спектрДатчики волнового фронта серии FIS4После 17 лет исследований и разработок с использованием алгоритмов реконструкции волновых фронтов в реальном времени в реальном времени.

· Обнаружение данных в реальном времени возможно без необходимости вибрации

Изоляционная платформа.

· Чувствительность может достичь 2 -нм среднеквадрат.

· Дизайн единого оптического пути устраняет необходимость в эталонном освещении, обеспечивая операцию подключения и игры.

· Размер - это только размер кулака.

ЭтотFIS4 Датчик волнового фронта с высоким разрешением 400-1100 нмпредназначен для удобной интерферометрии в промышленности, научных исследованиях и национальной обороне. С высоким разрешением фазовых точек 300 × 300 (90 000), широкого спектрального отклика от 400 до 1100 нм и 10 кадров трехмерного дисплея в реальном времени, он обеспечивает идеальный инструмент измерения для измерения волнового фронта, для измерения оптиковой поверхности, оптимальная установка, адаптивная установка, адаптивная поверхностная, адаптивная установка, адаптивная плоская поверхность, адаптивная поверхность, адаптивная поверхностная. Микропрофильная проверка.

БохионгFIS4-HR-W WAVFRONT SENSOR 400-1100NM Приложение

БохионгFIS4-HR-W WAVFRONT SENSOR 400-1100NM  Подробности

АFIS4 Датчик волнового фронта с высоким разрешением 400-1100 нмИспользует запатентованную трехволновую технологию с четырехволновой дифракцией случайного кодирования для достижения самостоятельной работы одного измеренного волнового фронта, генерируя помехи на плоскости заднего изображения. Это требует минимальной когерентности источника света и устраняет необходимость сдвига фазы, что позволяет интерферометрическим измерениям с использованием стандартных систем изображения. АFIS4-HR-W Датчик волнового фронта Обеспечивает исключительную вибрационную сопротивление и стабильность, достигая точности нанометра без необходимости изоляции вибрации. По сравнению с массивными датчиками MicroLens Hartmann, он может похвастаться более высокими фазовыми точками с высоким разрешением, более широким диапазоном длины волны, большим динамическим диапазоном и превосходным коэффициентом повышения цены.

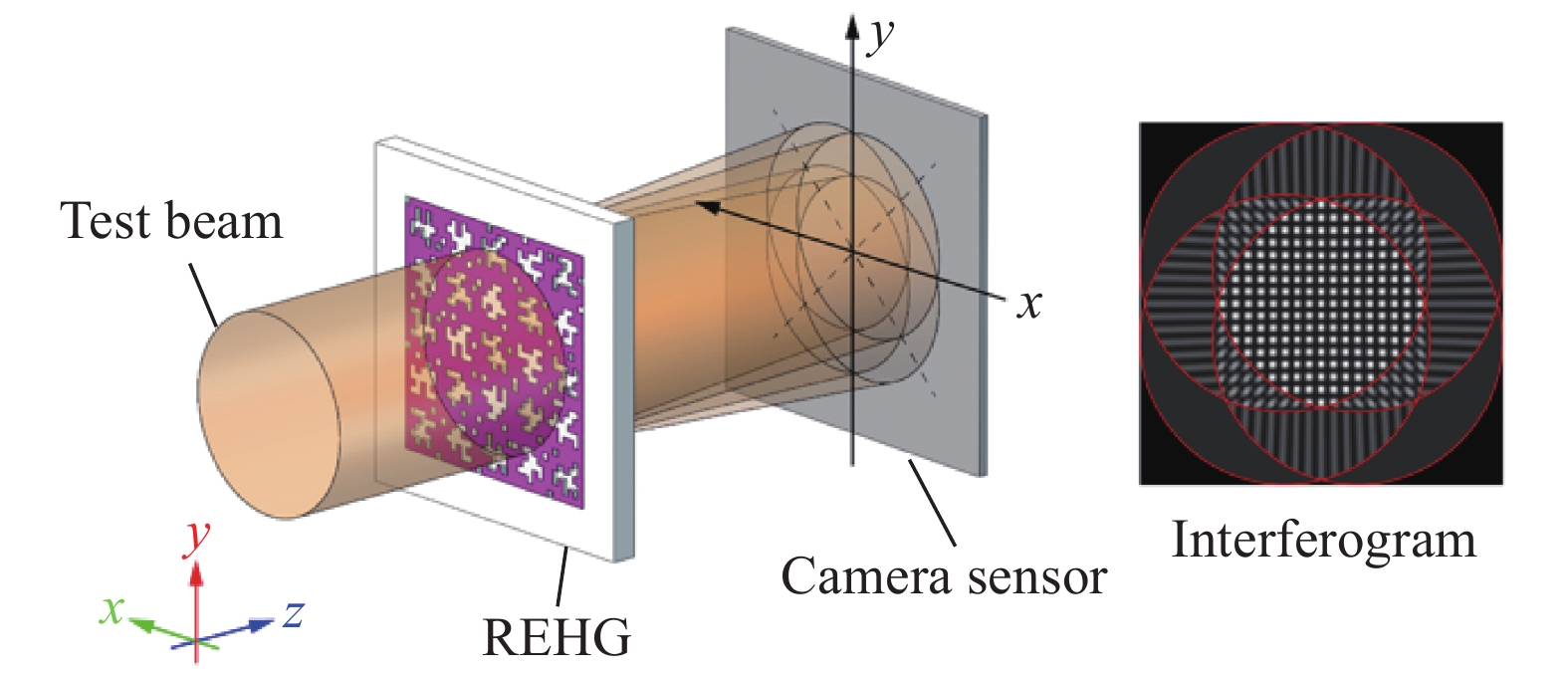

Рис.1. Фазовый принцип визуализации, основанный на четырехволновых боковых сдвигающих помех с использованием случайно кодированной гибридной решетки (REHG)

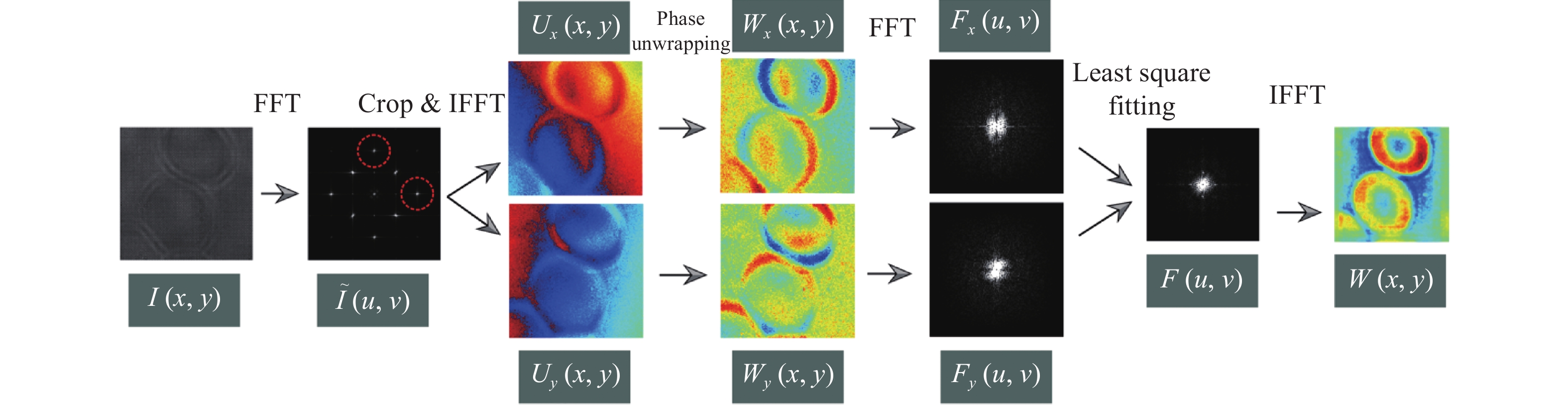

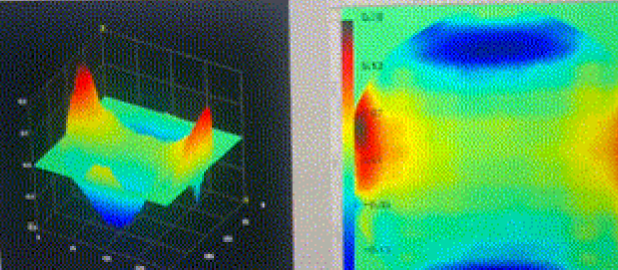

Рис.2. Реконструкция квадратного волнового фронта из четырехволновой межполовой интерферограммы

АДатчик волнового фронта FIS4из -за своих уникальных преимуществ, таких как компактность, надежность, высокое временное разрешение и совместимость с существующими системами микроскопии, стали мощным и универсальным инструментом с широким спектром применений в исследованиях и промышленности. Первоначально используется для традиционной проверки пола оптического магазина, включая тестирование оптических компонентов, оценку лазерного луча и адаптивную оптику, его применение с тех пор расширилось, чтобы включить биомедицинскую визуализацию, позиционирование наночастиц, характеристику метазоповерхности и характеристику градиента температуры.

АFIS4 Датчик волнового фронтаКомпактный дизайн позволяет легко интегрироваться в существующие системы микроскопии, в то время как его надежность демонстрируется его способностью поддерживать точную интерферометрическую чувствительность даже в средах высокой вибрации. Кроме того, датчик волнового фронта FIS4 способен к измерениям с одним выстрелом, что позволяет захватить быстрые динамические процессы. В биомедицинских исследованиях,Датчик волнового фронта FIS4был использован для визуализации, не содержащих меток с высоким разрешением, в реальном времени различных живых клеток, таких как COS-7, клетки HT1080, клетки RPE, клетки CHO, клетки HEK и нейроны.

АДатчик волнового фронта FIS4Также использовался для визуализации фазовой задержки, обеспечивая сильный контраст для визуализации анизотропных тканей и субклеточных структур, таких как коллагеновые волокна и цитоскелет. Эта технология также была распространена на фазовую визуализацию в регионах рентгеновских, средневолновых инфракрасных (MWIR) и длинноволновых инфракрасных (LWIR), что еще больше демонстрирует его потенциал для междисциплинарных применений. Кроме того, недавнее исследование с использованиемДатчик волнового фронта FIS4обладает тщательно применяемой технологией зондирования волнового фронта к характеристике метасурфейсов и двумерных материалов, демонстрируя его разнообразное использование и потенциальную ценность в оптике и материаловедении.
