Вертикальный четырехволновой динамический интерферометр

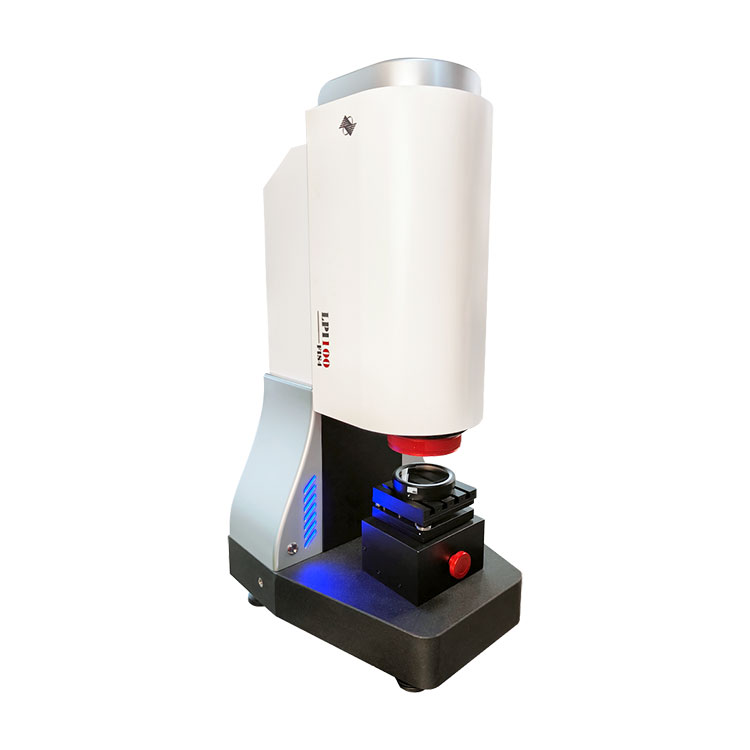

Вертикальный четырехволновой динамический интерферометр LPI-100, способный выполнять динамические измерения в реальном времени со скоростью до 15 кадров в секунду, точно получает информацию о форме поверхности плоских оптических элементов в пределах апертуры 100 мм посредством четырехволнового сдвига общего пути. технология и демодуляция интерференционной картины. Интерферометр удобен в использовании, быстро развертывается, надежен в работе и обладает высокой точностью измерений. Он обеспечивает надежную поддержку данных для компаний, занимающихся оптической обработкой, академических учреждений, отделов метрологии, исследователей в научных организациях и специалистов, пишущих научные статьи, что делает его бесценным инструментом в их работе.

Спецификация товара

Особенность вертикального четырехволнового динамического интерферометра BOJIONG

◆До 15 кадров динамических измерений в реальном времени.

◆2 нм среднеквадратичное высокое фазовое разрешение

◆Сверхвысокое разрешение: 262144 фазовых точки.

◆Основываясь на принципе самоинтерференции общего канала, оборудование не требует эталонного зеркала и обладает высокой устойчивостью к помехам, в обычных заводских условиях также можно обеспечить точное обнаружение плоской поверхности.

◆Может реализовать динамическое обнаружение в реальном времени, может обеспечить динамическое обнаружение со скоростью 15 кадров в секунду.

◆С независимыми правами интеллектуальной собственности, экономичностью, простой настройкой, компактной структурой.

 Применение вертикального четырехволнового динамического интерферометра BOJIONG

Вертикальный четырехволновой динамический интерферометр BOJIONG, оснащенный четырехволновыми интерферометрическими датчиками FIS4, способен точно определять форму стандартных плоских зеркал. Прилагаемая система обработки программного обеспечения выводит значения PV, RMS и POWER поверхности тестируемого компонента.

Вертикальный четырехволновой динамический интерферометр BOJIONG Подробнее

Общая схема планарного четырехволнового динамического интерферометра BOJIONG

Вертикальный четырехволновой динамический интерферометр BOJIONG состоит из нескольких ключевых функциональных модулей, в том числе модуля источника осветительного света, модуля расширения вторичного луча, несущего модуля, модуля точечной фокусировки для выравнивания образца и модуля интерферометрического датчика для обнаружения поверхности. форма образцов.

В модуле источника света системы используется гелий-неоновый газовый лазер с центральной длиной волны 632,8 нм, обеспечивающий точный и стабильный источник света для интерферометра.

Модуль расширения вторичного луча предназначен для увеличения диаметра луча до 100 мм, обеспечивая совместимость с оптическими компонентами большого диаметра, требующими проверки.

Секция столика служит платформой для размещения различных тестируемых планарных оптических компонентов, таких как плоские кристаллы, одноходовые пластины, оконные чипы и плоские отражатели. Стол оснащен маховиками по осям X и Y для точного контроля положения образца, гарантируя, что световое пятно, излучаемое оборудованием, полностью покрывает поверхность испытуемого образца. Кроме того, в столик встроены две регулировочные ручки для точной настройки наклона образца, выравнивая испытательную плоскость перпендикулярно оптической оси.

Система обработки изображений имеет двойную камеру. Одна камера представляет собой камеру оптического формирования изображения, которая образует модуль точечной фокусировки, помогая выравнивать образец. Наблюдая за положением пятна возврата образца в реальном времени, образец можно отрегулировать, чтобы обеспечить точность измерения. Другой путь камеры оснащен четырехволновым интерферометрическим датчиком FIS4, который представляет собой модуль интерферометрического датчика для определения формы поверхности образца. Захватывая интерферометрические полосы общего распространения, он обеспечивает в реальном времени трехмерную обратную связь о топографии поверхности испытуемого образца. Система с двумя камерами способна работать одновременно, повышая эффективность и точность процесса измерения.

Профессиональный программный модуль

◆Устройство оснащено специализированным программным обеспечением, разработанным для «Вертикального четырехволнового динамического интерферометра», которое может отображать и выводить в реальном времени трехмерные изображения измеряемой поверхности оптического элемента, а также предоставлять значения PV, RMS и POWER для измеряемая поверхность.

◆Кроме того, программное обеспечение имеет возможность экспорта необработанных данных измерений, предлагая важную поддержку количественного анализа для различных исследовательских работ и позволяя пользователям легко проводить последующий анализ данных и исследовательскую работу.
