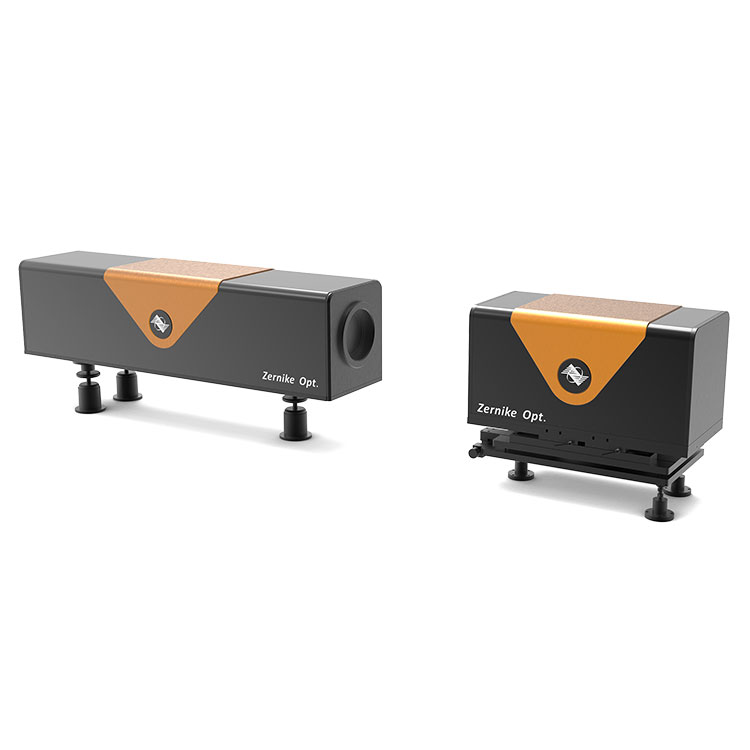

Интерферометр нестационарного поля потока

Запуск интерферометра переходного потока и поля BOJIONG обеспечивает мощную техническую поддержку для изучения физических явлений, оптимизации конструкции самолета, моделирования и прогнозирования, повышения безопасности и надежности, а также повышения эффективности полета. Он подходит для различных специальных камер для отбора проб, технологий флуоресцентной визуализации в области биологии, полосовых камер и различных высокоскоростных камер в области высокоскоростного получения изображений.

Кроме того, наш независимо разработанный внешний четырехволновой интерференционный датчик (FIS4 Внешний вход, FIS4-EX1) проецирует закодированную решетку на специальную камеру пользователя через систему формирования изображения 4f, обеспечивая гибкость и эффективность внешнего доступа. Эта инновационная конструкция еще больше расширяет диапазон применения интерферометра переходного потока-поля, делая его незаменимым высокоточным измерительным инструментом в научных исследованиях и промышленности.

Спецификация товара

Особенность интерферометра переходного поля потока BOJIONG

【Защита от помех】

Высокоскоростная система измерения волнового фронта оптической аберрации поля потока использует современную интерференционную систему сдвиговой интерференции с пространственной фазовой модуляцией общего пути, линейная несущая которой эффективно подавляет внешние помехи от окружающей среды.

【Цифровое обнаружение с высоким разрешением и большими искажениями】

Система получения изображений CCD имеет разрешение до 1280×1024 пикселей, обеспечивая точное цифровое обнаружение за счет высокоскоростной передачи данных, подходящее для высокого разрешения, высокой линейной несущей и обнаружения больших искажений. Система предоставляет научные и подробные результаты высокоскоростной диагностики волнового фронта.

【Высокоскоростное получение сигнала】

Оснащен ближним инфракрасным лазером DPSS, который может работать непрерывно или в импульсном режиме в переходных и интегральных состояниях, обеспечивая высокоскоростной сбор сигнала с максимальной частотой кадров не менее 450 Гц. Разработана и оснащена внешней синхронной системой сбора сигналов, обеспечивающей синхронный сбор сигналов между мишенью переменного поля потока и высокоскоростным детектором.

 Применение интерферометра переходного поля потока BOJIONG

Этот интерферометр поля переходного потока BOJIONG Подходит для камер отбора проб с различными специальными требованиями, различных методов флуоресцентной визуализации в области биологии, а в области высокоскоростного получения изображений обычно используются полосовые камеры и различные высокоскоростные камеры.

Подробности об интерферометре переходного поля потока BOJIONG

Профессиональный программный модуль

◆Дружественный интерфейс программного обеспечения, включая отображение 3D-топографии, отображение контурной карты, PV, RMS, POW и другие числовые отображения.

◆Отображение динамического сбора данных в режиме реального времени, позволяющее легко динамически наблюдать изменения формы 3D-сигнала.

◆Область измерения может быть свободно выбрана круглой или квадратной, а также свободно отрегулирована после выбора.

◆Он может измерить кривую значения высоты и рассчитать шероховатость области и другие числовые параметры, потянув за провод.

Интерферометр переходного поля потока BOJIONG, разработанный командой профессоров из Чжэцзянского университета и Наньянского технологического университета в Сингапуре. Эта технология запатентована в Китае и использует принципы дифракции и интерференции для достижения усовершенствованной четырехволновой интерферометрии бокового сдвига. Он может похвастаться превосходной чувствительностью обнаружения и антивибрационными характеристиками, что позволяет проводить высокоскоростные динамические интерферометрические измерения в режиме реального времени без необходимости виброизоляции с частотой кадров, превышающей 10 кадров в секунду.

Датчик FIS4 известен своим сверхвысоким фазовым разрешением 512×512 (достигающим 260 000 фазовых точек). Он имеет широкий диапазон измерений от 200 нанометров до 15 микрометров, чувствительность измерения до 2 нанометров и повторяемость измерений лучше 1/1000λ (RMS). Эти особенности делают датчик FIS4 широко применимым в различных областях, включая анализ качества лазерного луча, обнаружение поля плазменного потока, мониторинг в реальном времени распределения поля высокоскоростного потока, оценку качества изображения оптических систем, микроскопическое измерение профиля и количественную фазовую визуализацию. биологических клеток.
