Анализатор нестационарного аэродинамического поля потока

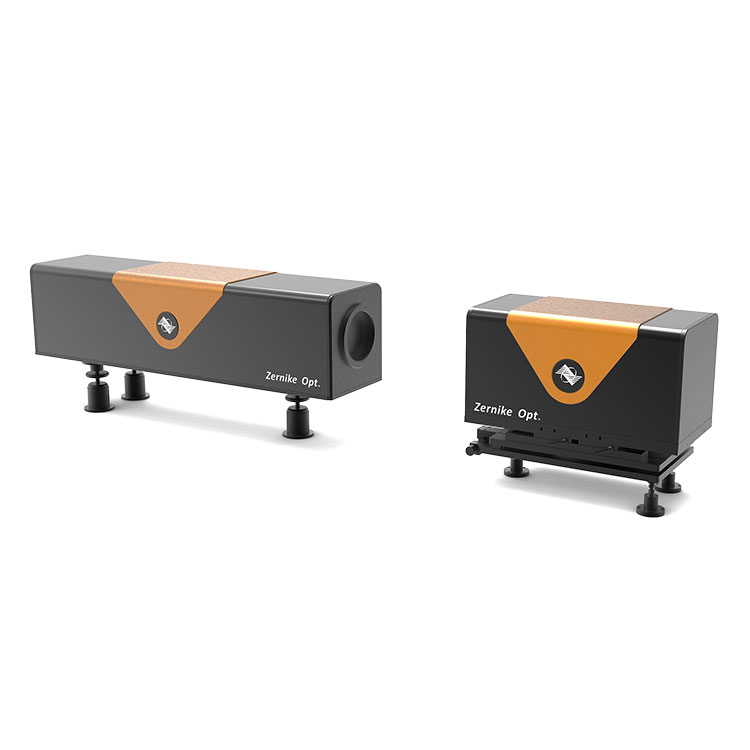

Анализатор поля переходного аэродинамического потока, оснащенный сверхвысокоскоростной камерой, обеспечивает надежную поддержку при испытаниях в аэродинамической трубе, моделировании поля потока, а также повышении безопасности самолета и эффективности полета. BOJIONG разработала внешний четырехволновой интерференционный датчик. с независимыми правами интеллектуальной собственности (модель: FIS4-EX1), который использует систему визуализации 4f для отображения закодированной решетки на специальной камере пользователя через внешний доступ, тем самым обеспечивая более точные измерения.

Спецификация товара:

Особенность анализатора переходного аэродинамического поля потока BOJIONG

【Защита от помех】

Система измерения аэрооптически искаженного волнового фронта для высокоскоростного потока вокруг поля потока использует современный общий путь с пространственной фазовой модуляцией. Система интерференции сдвига, линейная несущая которой может эффективно контролировать внешние помехи от окружающей среды.

【Цифровое обнаружение с высоким разрешением и большими искажениями】

Система получения изображений CCD, оснащенная высоким разрешением (1280×1024 пикселей), высокоскоростной передачей данных для достижения цифрового обнаружения с высоким разрешением, высокое разрешение - высокая линейная несущая - обнаружение больших искажений. Предоставляется пакет высокоскоростной диагностики волнового фронта с научными и обширными результатами измерений.

【Высокоскоростное получение сигнала】

С помощью лазера DPSS ближнего инфракрасного диапазона, который может адаптироваться как к переходным, так и к интегральным состояниям с непрерывным и импульсным режимом, можно реализовать высокоскоростной сбор сигнала с максимальной частотой кадров не менее 450 Гц. Разработана и оборудована внешняя система сбора синхронного сигнала для завершения синхронного сбора сигнала между целевым полем переменного потока и высокоскоростным детектором цели.

 Применение анализатора переходного аэродинамического поля потока BOJIONG

Этот анализатор переходного аэродинамического поля потока BOJIONG подходит для отбора проб с камер с различными специальными требованиями, различных флуоресцентных изображений в биологической области, а также в области высокоскоростного получения изображений, полосовых камер и различных высокоскоростных камер.

Подробности об анализаторе переходного аэродинамического поля потока BOJIONG

Профессиональный программный модуль

◆  Дружественный интерфейс программного обеспечения, включая отображение 3D-топографии, отображение контурной карты, PV, RMS, POW и другие числовые отображения.

◆Отображение динамического сбора данных в режиме реального времени, позволяющее легко динамически наблюдать изменения формы 3D-сигнала.

◆Он может измерить кривую значения высоты и рассчитать шероховатость региона и другие числовые параметры, потянув за провод.

◆Область измерения может быть свободно выбрана круглой или квадратной, а также свободно отрегулирована после выбора.

Анализатор поля нестационарного аэродинамического потока BOJIONG разработан командой профессоров из Чжэцзянского университета и Наньянского технологического университета Сингапура с использованием отечественной запатентованной технологии. Он сочетает в себе дифракцию и интерференцию для достижения общей четырехволновой интерференции поперечного сдвига с превосходной чувствительностью обнаружения и противодействием -вибрационные характеристики и могут осуществлять высокоскоростную динамическую интерферометрию в реальном времени без виброизоляции. Измерения в реальном времени показывают частоту кадров более 10 кадров. В то же время датчик FIS4 имеет сверхвысокое фазовое разрешение 512×512 (260 000 фазовых точек), диапазон измерения охватывает 200–15 мкм, чувствительность измерения достигает 2 нм, а повторяемость измерений лучше 1/1000λ ( РМС). Его можно использовать для анализа качества лазерного луча, обнаружения поля плазменного потока, измерения в реальном времени распределения поля высокоскоростного потока, оценки качества изображения оптической системы, измерения микроскопического профиля и количественной фазовой визуализации биологических клеток.
