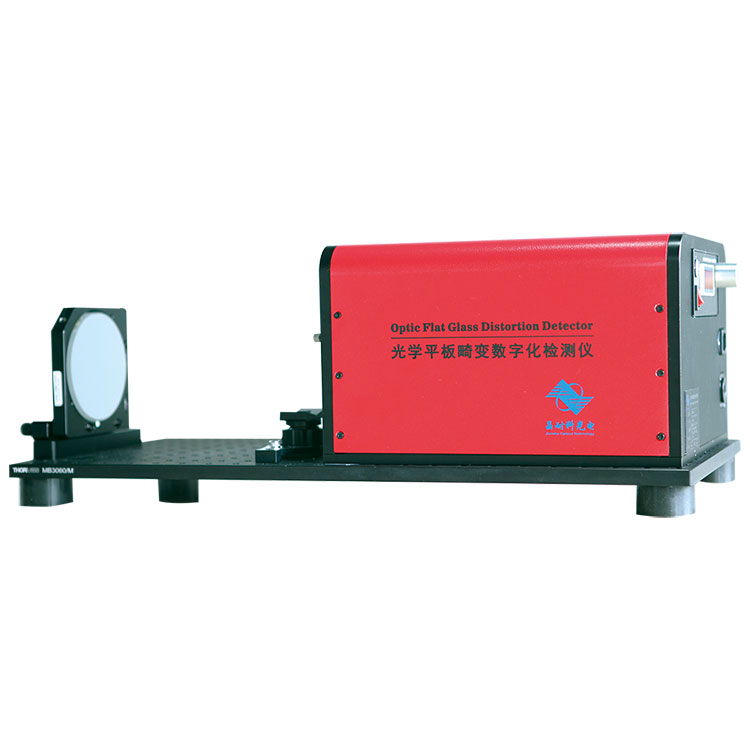

Детектор искажения плоскопанельного окна

Он может измерять небольшие фрагменты окон и упрощает замену тестовых образцов. Детектор искажений плоскопанельного окна оснащен оптическим интерферометром общего пути поперечного сдвига с четырьмя волновыми фронтами и переменной скоростью сдвига. Система интерферометра имеет компактную конструкцию и стабильные интерференционные полосы. В системе используется технология самоинтерферирующего волнового фронта для обнаружения искажений в параллельных плоскостях и передаваемых волновых фронтах, что делает ее особенно подходящей для проверки качества на месте в мастерской. Оборудование предлагает высокое соотношение цены и качества.

Спецификация товара:

Особенность детектора искажения плоскопанельного окна BOJIONG

◆Самовференция общего пути – базовая плоскость не требуется.

◆Хорошая вибростойкость, нет необходимости в изолирующих платформах, можно применять для испытаний в обычных условиях мастерской.

◆Хорошая производительность в реальном времени, возможность динамического обнаружения десятков кадров.

◆Хорошая экономическая эффективность, простая регулировка и компактная конструкция.

 Применение детектора искажения плоскопанельного окна BOJIONG

Детектор искажения плоскопанельного окна BOJIONG сравнивался с результатами, полученными с помощью интерферометра ZYGO GPI, который в настоящее время широко используется во всем мире. Средние значения PV, RMS и POWER для одного и того же компонента были рассчитаны после отдельного измерения на двух устройствах, и результаты оказались согласованными. Оборудование установлено на площадке цеха.

◆Обнаружение искажения плоского стекла в смартфонах и окнах наблюдения высокой четкости.

◆Обнаружение качества луча и обнаружение переходного волнового фронта

◆Может использоваться для высокоточного определения качества изображения оптической системы.

◆Биоколичественная фазовая микроскопия

◆ Оптические плоские компоненты, сапфировые подложки, прецизионные металлические поверхности и другие формы поверхностей, а также обнаружение волнового фронта передачи.

◆Обнаружение адаптивного зондирования оптического волнового фронта и других аспектов.

Детали детектора искажения плоскопанельного окна BOJIONG

Компания BOJIONG разработала плоскопанельный детектор искажений окна на основе принципиального преимущества самоинтерференции общего пути четырехволнового интерферометрического датчика FIS4. Это устройство может выполнять определение формы поверхности плоских оптических элементов в режиме реального времени в пределах апертуры 100 мм. Луч, несущий информацию о форме поверхности измеряемого элемента, дифрагирует через специально закодированную решетку, разделяя волновой фронт по горизонтали на четыре и образуя общий путь четырех волновых фронтов, сдвигающий двумерную интерференционную картину. Путем демодуляции двумерной интерференции получается информация о форме поверхности элемента.

Профессиональный программный модуль

◆В то же время программное обеспечение поддерживает экспорт необработанных данных результатов измерений, обеспечивая поддержку количественных данных обнаружения для различных исследований и помогая пользователям проводить анализ данных и исследования в будущем.

◆Оснащенный программным обеспечением «Детектор искажения плоскопанельного окна», он может отображать и выводить в реальном времени 3D-изображения измеряемой плоскости оптического элемента, выводить значения PV, среднеквадратичные значения и значения МОЩНОСТИ измеряемой поверхности.
