Во время испытаний в поле потока и в аэродинамической трубе необходимо сверхвысокоскоростное оборудование для обнаружения. Bojiong представила сверхскоростной датчик волнового фронта. Это устройство обладает сверхвысокой вибростойкостью, сверхвысокой стабильностью и сверхвысокоскоростными возможностями визуализации, что позволяет проводить точные измерения наноуровня без необходимости виброизоляции. Он имеет низкие требования к когерентности источника света и не требует фазового сдвига. Интерферометрические измерения могут быть выполнены с использованием обычных систем визуализации.
|
Наименование товара |

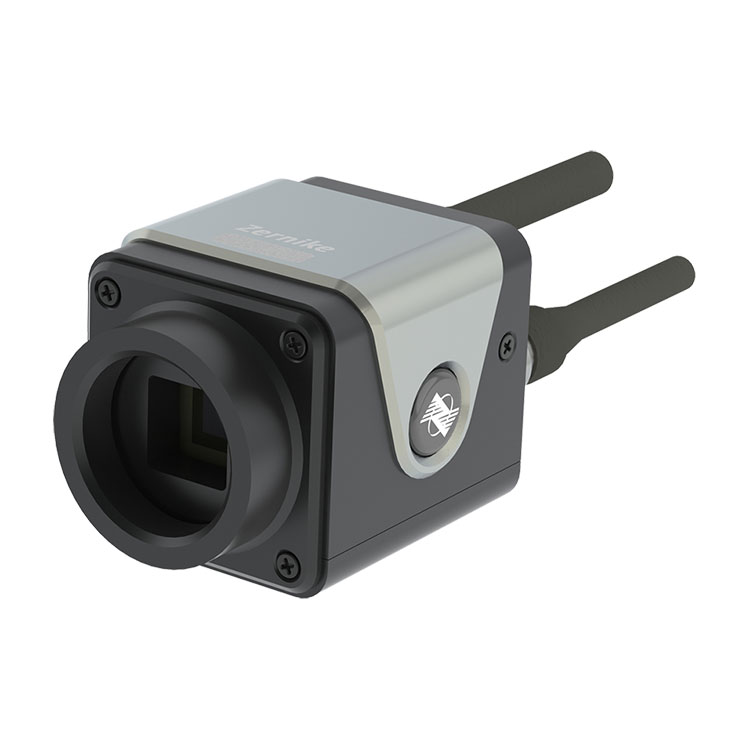

Сверхскоростной датчик волнового фронта |
|
Диапазон длин волн |
400–1100 нм |
|
Целевой размер |
10,24×10,24 мм |
|
Пространственное разрешение |
24,4 мкм |
|
Разрешение выборки |
420×420 (176400 пикселей) |
|
Фазовое разрешение |
<2 нмСКЗ |
|
Абсолютная точность |
10 нмRMS |
|
Динамический диапазон |
132 мкм (210λ) |
|
Частота выборки |
107 кадров в секунду |
|
Скорость обработки в реальном времени |
10 Гц (полное разрешение) |
|
Тип интерфейса |
Поддерживает отложенную пакетную обработку |
|
Измерение |
НАРЕЗАТЬ |
|
Масса |
56,5 мм×43 мм×41,5 мм |
|
Диапазон длин волн |
около 120 г |
◆Сверхвысокое разрешение 420×420 (176400) фазовых точек.
◆2 нм среднеквадратичное высокое фазовое разрешение
◆Частота кадров до 107 кадров в секунду
◆Одноканальный световой самоинтерференционный свет, опорный свет не требуется.
◆Широкий спектр: 400–1100 нм.
◆Чрезвычайно высокие антивибрационные характеристики, нет необходимости в оптической виброизоляции.
◆Так же, как и при визуализации, простое и быстрое построение оптического пути.
◆Поддерживает коллимированные лучи и сходящиеся лучи большой нейтральной ориентации.
Этот сверхскоростной датчик волнового фронта BOJIONG используется для обнаружения шероховатости поверхности пластин, измерения микроморфологии кремниевых и стеклянных подложек, аэродинамической оптики, поля высокоскоростного потока, измерения плотности газовой плазмы.
|
обнаружение волнового фронта лазерного луча |
Оптическое измерение формы плоской поверхности |
|
Пример измерения шероховатости поверхности пластины |
Пример измерения восстановленного графика волнового фронта |
|
Оптический тракт измерения плотности газовой плазмы |
|
Сверхскоростной датчик волнового фронта BOJIONG, разработанный командой профессоров из Чжэцзянского университета и Наньянского технологического университета Сингапура, с использованием отечественной запатентованной технологии. Он сочетает в себе дифракцию и интерференцию для достижения общей четырехволновой интерференции поперечного сдвига, с превосходной чувствительностью обнаружения и противодействием. -вибрационные характеристики и могут осуществлять высокоскоростную динамическую интерферометрию в реальном времени без виброизоляции. Измерения в реальном времени показывают частоту кадров более 10 кадров. В то же время датчик FIS4 имеет сверхвысокое фазовое разрешение 512×512 (260 000 фазовых точек), диапазон измерения охватывает 200–15 мкм, чувствительность измерения достигает 2 нм, а повторяемость измерений лучше 1/1000λ ( РМС). Его можно использовать для анализа качества лазерного луча, обнаружения поля плазменного потока, измерения в реальном времени распределения поля высокоскоростного потока, оценки качества изображения оптической системы, измерения микроскопического профиля и количественной фазовой визуализации биологических клеток.
|
FIS4 Технические параметры каждой серии продукции |
||||||
|
|
|
|
|
|
|
|
|
Продукт |
ФИС4-УФ |
ФИС4-HR |
ЧАСЫ ФИС4 |
ФИС4-HS |
FIS4-Ячейка |
ФИС4-НИР |
|
Диапазон длин волн |
200~450 нм |
400~1100 нм |
400~1100 нм |
400~1100 нм |
400~1100 нм |
900~1200 нм |
|
Целевой размер мм² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
|
Пространственное разрешение |
26 мкм |
23,6 мкм |
26 мкм |
24,4 мкм |
23,6 мкм |
26 мкм |
|
Пиксель изображения |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
Фазовое выходное разрешение |
512×512 （262144пикселя） |
300×300 (90000 пикселей) |
512 × 512 (262144 пикселей) |
420×420 (176400 пикселей) |
300×300 (90000 пикселей) |
512 × 512 (262144 пикселей) |
|
Фазовое разрешение |
<2 нмСКЗ |
<2 нмСКЗ |
<2 нмСКЗ |
<2 нмСКЗ |
<2 нмСКЗ |
<2 нмСКЗ |
|
Абсолютная точность |
10 нмRMS |
10 нмRMS |
15 нмСКЗ |
10 нмRMS |
10 нмRMS |
15 нмСКЗ |
|
Динамический диапазон |
90 мкм （256мин） |
110 мкм （150мин） |
162 мкм （256мин） |
132 мкм （210мин） |
110 мкм （150мин） |
270 мкм （256мин） |
|
Частота выборки |
32 кадра в секунду |
24 кадра в секунду |
45 кадров в секунду |
107 кадров в секунду |
24 кадра в секунду |
45 кадров в секунду |
|
Скорость обработки в реальном времени |
10 Гц (Полное разрешение) |
10 Гц (Полное разрешение) |
10 Гц (Полное разрешение) |
10 Гц (Полное разрешение)Поддерживает отложенную пакетную обработку |
10 Гц (Полное разрешение) |
10 Гц (Полное разрешение) |
|
Тип интерфейса |
USB3.0 |
НАРЕЗАТЬ |
USB3.0 |
НАРЕЗАТЬ |
НАРЕЗАТЬ |
USB3.0 |
|
Внешний интерфейс |
- |
- |
- |
- |
C-порт |
- |
|
Размер мм² |
70x46,5x68,5 |
56,5х43х41,5 |
70x46,5x68,5 |
56,5х43х41,5 |
56,5х43х41,5 |
70x46,5x68,5 |
|
масса |
около 240 г |
около 120 г |
около 240 г |
около 120 г |
около 120 г |
около 240 г |
