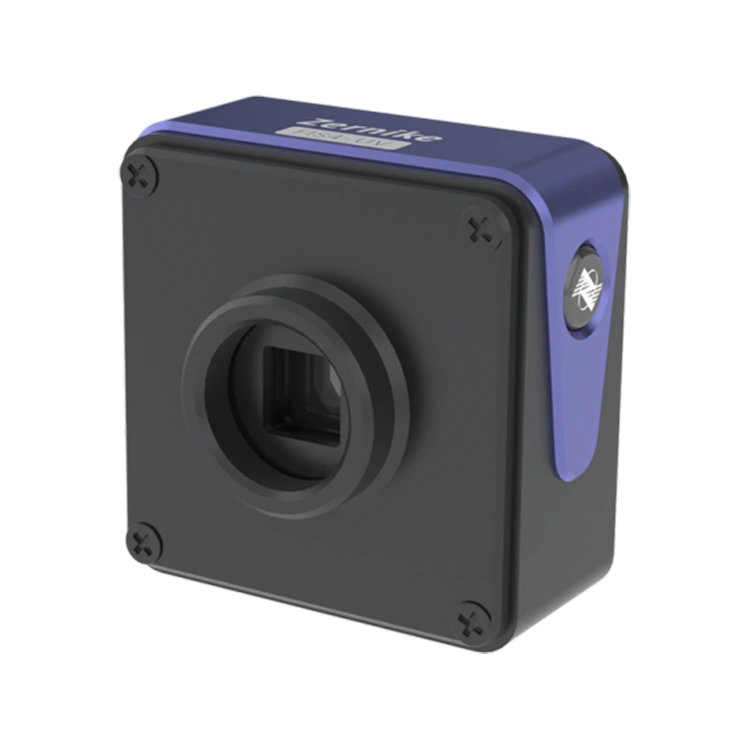

В основе датчика ультрафиолетового фронта FIS4 лежит новаторская рандомизированная кодирующая четырехволновая дифракционная технология Бохионга. Эта новаторская технология обеспечивает помехи в задней фокальной плоскости даже с минимальной когерентностью источника света, значительно снижая ограничения на когерентность источника света и эффективно устраняя требования к изменению фазы. Интегрированная с усовершенствованной системой ультрафиолетовой визуализации, датчик UV FIS4 ультрафиолетового фронта предлагает возможности измерения волнового фронта в реальном времени, демонстрируя исключительную сопоставление и надежность вибрации. Впечатляюще, он достигает точности в масштабе нанометра даже без систем изоляции вибрации. Эта возможность открывает новые возможности для высоких измерений в разнообразных и требовательных средах. Bojiong Optoelectronics собирается революционизировать измерение и анализ оптических характеристик, направляя отрасль к беспрецедентной эре точности и эффективности. Установив новые критерии для точности и эксплуатационной простоты, датчик UV FIS4 ультрафиолетового фронта дает исследователям и промышленности раздвинуть границы оптических инноваций.
|
Тип источника света |
Непрерывный лазер ， импульсный лазер ， светодиод, галогенная лампа и другие широкополосные источники света |
|
Диапазон длины волны |
200 нм ~ 400 нм |
|
Целевой размер |
13,3 мм × 13,3 мм |
|
Пространственное разрешение |
26 м м |
|
Фазовое выходное разрешение |
512 × 512 |
|
Абсолютная точность |
10nmrms |
|
Фазовое разрешение |
≤ 2nmrms |
|
Динамический диапазон |
≥90 мкм |
|
Скорость отбора проб |
32FPS |
|
Скорость обработки в реальном времени |
5 Гц (в полном разрешении) |
|
Тип интерфейса |
USB3.0 |
|
Измерение |
70 мм × 46,5 мм × 68,5 мм |
|
Масса |
около 240 г |
|
Метод охлаждения |
никто |
◆ УФ -спектр 200 нм ~ 400 нм полоса
◆ 2NM RMS Высокое разрешение фазы
◆ 100% развивался внутри страны
◆ Самоупотребление с одним путем, не требуется эталонный свет
◆ Чрезвычайно сильное сопротивление вибрации, нет необходимости в оптической изоляции вибрации
◆ с дизайном подавления лазерной интерференции
◆ Поддержка коллимированных балок, некобываемые балки с высокой NA
Этот датчик ультрафиолетового фронта ультрафиолетового фронта Bojiong FIS4, используемый для измерения аберрации оптической системы, калибровки оптической системы, измерения формы поверхности плоской (пластины), измерения оптической сферической поверхности и т. Д.
|

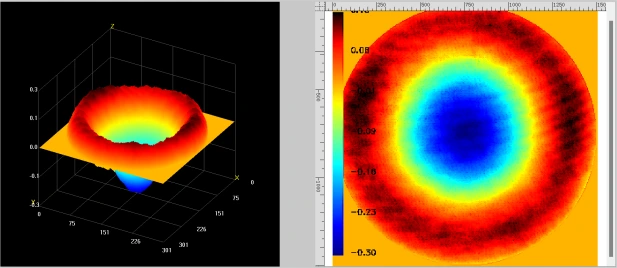

Обнаружение лазерного луча волнового фронта |

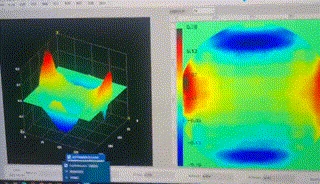

Ответ обнаружения волновых фронтов адаптивной оптики Zernike Mode |
|

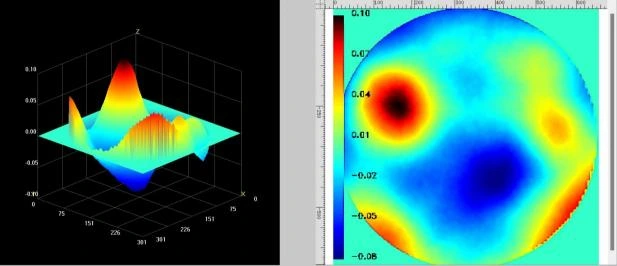

Пример измерения аберрации оптической системы
|

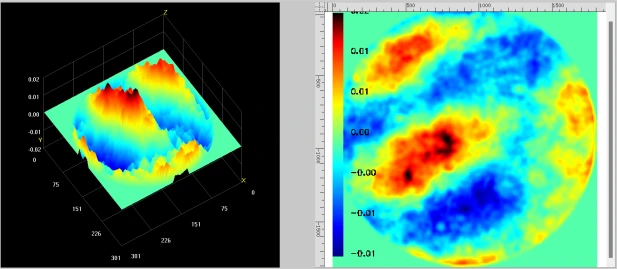

Примеры измерения калибровки оптической системы
|
|

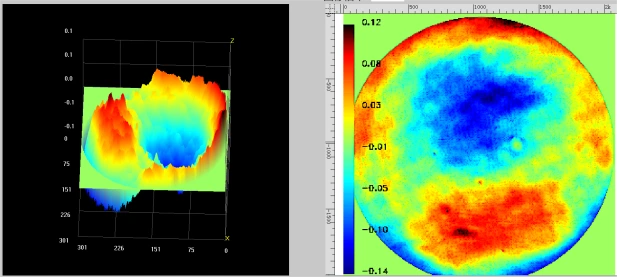

Пример измерения шероховатости поверхности пластины
|

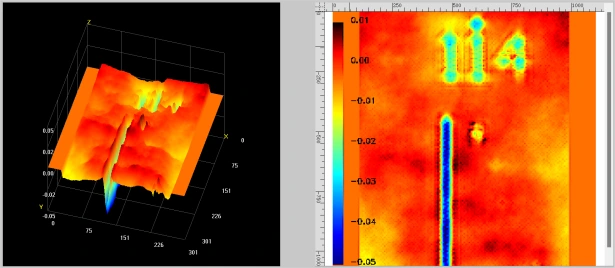

Измерение морфологии микро -травления - Дефект образец 1 # -114 Линии |
Датчик ультрафиолетового фронта Bojiong FIS4 был разработан командой профессоров из Университета Чжэцзян и Технологического университета Наняна, Сингапур. Он имеет ультра-высокое разрешение фазовых точек 512 × 512 (262144) и может достичь измерения высокого характера в полосе 200-нм до 400 нм. Его можно использовать для измерения аберрации оптической системы, калибровки оптической системы, измерения поверхности плоской (пластины), измерения оптического сферического поверхности и т. Д.
FIS4 UV объединяет запатентованную случайную технологию четырехволновой дифракции с УФ-камерой и мешает в положении плоскости заднего изображения. Он имеет низкие требования к когерентности источника света и не требует смещения фазы. Он может достичь измерения волнового фронта в реальном времени с помощью системы УФ-визуализации. Он обладает сверхвысокой вибрационной сопротивлением и ультра-высокой стабильностью и может достичь точного измерения на уровне NM без изоляции вибрации.
