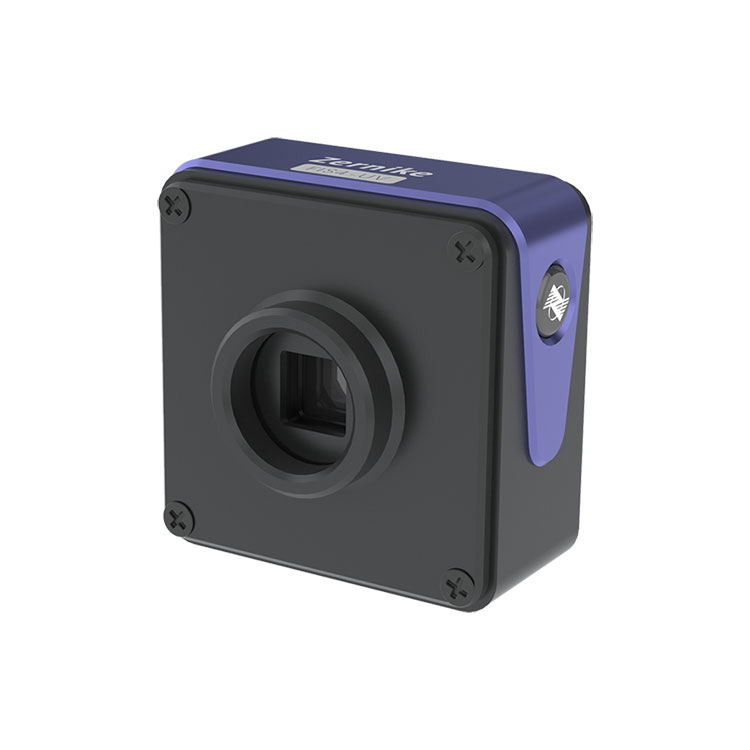

Ультрафиолетовый четырехволновой интерферометрический датчик

Компания BOJIONG Optoelectronics всегда занималась технологией обнаружения интерференции волнового фронта и теперь представляет новое поколение ультрафиолетовых четырехволновых интерферометрических датчиков, предоставляя отличные решения для университетов и исследовательских институтов. Наши продукты и услуги широко используются в оптическом производстве, аэрокосмических, биомедицинских и энергетических исследованиях, помогая клиентам проводить точные измерения и анализ оптических характеристик для улучшения качества продукции и эффективности производства. В последние годы мы постоянно расширяли масштабы производства, укрепляли наши технические возможности и создали комплексный корпоративный механизм работы. BOJIONG искренне приглашает клиентов как на внутреннем, так и на международном рынках сотрудничать с нами, чтобы вместе достичь блеска.

Отправить запрос

Описание продукта

Ультрафиолетовый четырехволновой интерферометрический датчик внедряет нашу запатентованную технологию рандомизированного кодирования четырехволновой дифракции, обеспечивающую интерференцию в задней фокальной плоскости с минимальными требованиями к когерентности источника света, тем самым устраняя необходимость в фазовом сдвиге. Благодаря системе ультрафиолетовой визуализации датчик способен измерять волновой фронт в реальном времени, демонстрируя превосходную виброустойчивость и стабильность, а также может достигать точных измерений нанометрового уровня даже без использования виброизоляции. Компания BOJIONG Optoelectronics готова пересмотреть стандарты измерения и анализа оптических характеристик, выводя отрасль в новую эру точности и эффективности.

Спецификация товара

Наименование товара	Ультрафиолетовый четырехволновой интерферометрический датчик
Диапазон длин волн	200–450 нм
Целевой размер	13,3 мм × 13,3 мм
Пространственное разрешение	26 мкм
Разрешение выборки	512 × 512 (262144 пикселей)
Фазовое разрешение	<2 нмСКЗ
Абсолютная точность	10 нмRMS
Динамический диапазон	90 мкм (256 мин)
Частота выборки	32 кадра в секунду
Скорость обработки в реальном времени	10 Гц (полное разрешение)
Тип интерфейса	USB3.0
Измерение	70 мм×46,5 мм×68,5 мм
Масса	около 240 г

Особенность ультрафиолетового четырехволнового интерферометрического датчика BOJIONG

◆УФ-спектр: диапазон 200–450 нм

◆Сверхвысокое разрешение 512×512 (262144) фазовых точек.

◆Одноканальный световой самоинтерференционный свет, опорный свет не требуется.

◆2 нм среднеквадратичное высокое фазовое разрешение

◆Чрезвычайно высокие антивибрационные характеристики, нет необходимости в оптической виброизоляции.

◆Так же, как и при визуализации, простое и быстрое построение оптического пути.

◆Поддерживает коллимированные лучи и неколлимированные лучи с высокой числовой апертурой.

Применение ультрафиолетового четырехволнового интерферометрического датчика BOJIONG

Этот ультрафиолетовый четырехволновой интерферометрический датчик BOJIONG используется для измерения аберраций оптической системы, калибровки оптической системы, измерения формы плоской (пластины), измерения формы оптической сферической поверхности и т. д.

Обнаружение волнового фронта лазерного луча

Реакция обнаружения волнового фронта в режиме адаптивной оптики Цернике

Пример измерения аберраций оптической системы

Примеры измерений калибровки оптической системы

Пример измерения шероховатости поверхности пластины

Измерение морфологии микротравления - образец дефекта 1 # -114 строк

Подробности об ультрафиолетовом четырехволновом интерферометрическом датчике BOJIONG

Ультрафиолетовый четырехволновой интерферометрический датчик BOJIONG, разработанный командой профессоров из Чжэцзянского университета и Наньянского технологического университета Сингапура, с использованием отечественной запатентованной технологии. Он сочетает в себе дифракцию и интерференцию для достижения общей четырехволновой интерференции поперечного сдвига с превосходной чувствительностью обнаружения и противодействием -вибрационные характеристики и могут осуществлять высокоскоростную динамическую интерферометрию в реальном времени без виброизоляции. Измерения в реальном времени показывают частоту кадров более 10 кадров. В то же время датчик FIS4 имеет сверхвысокое фазовое разрешение 512×512 (260 000 фазовых точек), диапазон измерения охватывает 200–15 мкм, чувствительность измерения достигает 2 нм, а повторяемость измерений лучше 1/1000λ ( РМС). Его можно использовать для анализа качества лазерного луча, обнаружения поля плазменного потока, измерения в реальном времени распределения поля высокоскоростного потока, оценки качества изображения оптической системы, измерения микроскопического профиля и количественной фазовой визуализации биологических клеток.

FIS4 Технические параметры каждой серии продукции

Продукт	ФИС4-УФ	ФИС4-HR	ЧАСЫ ФИС4	ФИС4-HS	FIS4-Ячейка	ФИС4-НИР
Диапазон длин волн	200~450 нм	400~1100 нм	400~1100 нм	400~1100 нм	400~1100 нм	900~1200 нм
Целевой размер мм²	13,3×13,3	7,07×7,07	13,3×13,3	10,24×10,24	7,07×7,07	13,3×13,3
Пространственное разрешение	26 мкм	23,6 мкм	26 мкм	24,4 мкм	23,6 мкм	26 мкм
Пиксель изображения	-	2048×2048	-	-	2048×2048	-
Фазовое выходное разрешение	512×512 （262144пикселя）	300×300 (90000 пикселей)	512 × 512 (262144 пикселей)	420×420 (176400 пикселей)	300×300 (90000 пикселей)	512 × 512 (262144 пикселей)
Фазовое разрешение	<2 нмСКЗ	<2 нмСКЗ	<2 нмСКЗ	<2 нмСКЗ	<2 нмСКЗ	<2 нмСКЗ
Абсолютная точность	10 нмRMS	10 нмRMS	15 нмСКЗ	10 нмRMS	10 нмRMS	15 нмСКЗ
Динамический диапазон	90 мкм （256мин）	110 мкм （150 минут）	162 мкм （256мин）	132 мкм （210мин）	110 мкм （150 минут）	270 мкм （256мин）
Частота выборки	32 кадра в секунду	24 кадра в секунду	45 кадров в секунду	107 кадров в секунду	24 кадра в секунду	45 кадров в секунду
Скорость обработки в реальном времени	10 Гц (Полное разрешение)	10 Гц (Полное разрешение)	10 Гц (Полное разрешение)	10 Гц (Полное разрешение)Поддерживает отложенную пакетную обработку	10 Гц (Полное разрешение)	10 Гц (Полное разрешение)
Тип интерфейса	USB3.0	НАРЕЗАТЬ	USB3.0	НАРЕЗАТЬ	НАРЕЗАТЬ	USB3.0
Внешний интерфейс	-	-	-	-	C-порт	-
Размер мм²	70x46,5x68,5	56,5х43х41,5	70x46,5x68,5	56,5х43х41,5	56,5х43х41,5	70x46,5x68,5
масса	около 240 г	около 120 г	около 240 г	около 120 г	около 120 г	около 240 г
