Бохионг FIS4 Ультра-высокий разрешение датчика волнового фронта 400-900 нм Использует инновационные четырехволновыеE Боковая технология интерферометрии с боковым сдвигом. При сверхвысокой плотности 512 × 512 (более 260 000) точек обнаружения фазы он достигает разрешения волнового фронта уровня нанометра. А Датчик волнового фронта Поддерживает 2 -нм среднеквадратичный точность измерения в стандартных средах без вибрации изоляции и выводит полный набор оптических спецификаций, включая коэффициенты Zernike, PSF и MTF, при полном разрешении в 5 кадрах в секунду. Используя алгоритм решетки и адаптивного решения, продуцируемых внутри страны, он стабильно работает в сложных промышленных средах, в том числе тем, которые характеризуются вибрациями и флуктуациями температуры. Он обеспечивает очень надежное решение для измерения волнового фронта для изготовления ультра-определения, сборки оптоэлектронной системы и передовых научных исследований.

БохионгFIS4 Ультра-высокий разрешение датчика волнового фронта 400-900 нм Введение

АFIS4 Ультра-высокий разрешение датчика волнового фронта 400-900 нм является флагманским оптическим измерительным инструментом нашей компании. Он имеет сертификацию системы управления качеством ISO 9001 и прослеживается для Китайского Национального института метрологии (NIM). Это идет содин-Я гарантия. В этом датчике используется проприетарная оптическая система интерферометра с общим путем и архитектуру раствора в реальном времени, что устраняет необходимость в смещении фаз или опорных зеркалах. Он может добиться стабильных измерений волнового фронта 512 × 512 ультра-высокого разрешения даже в средах высокой вибрации.

С его 2-нм-среднеквадратичным среднеквадратичным динамическим диапазоном шириной ≥160 мкм и 5 кадров/второй полнопараметрический выходной выход, возможностей для вывода в реальном времени,FIS4 Ультра-высокий разрешение датчика волнового фронта 400-900 нм  может точно запечатлеть переходные детали волнового фронта и аберрации высокого порядка. Это широко применимо к таким областям, как диагноз лазерного луча, осмотр поверхности свободной формы, адаптивная оптика и ультрапецифическое производство. Он действительно достигает «измерения стартапов без вибрации, значительно повышая эффективность и надежность высокой оптической проверки.

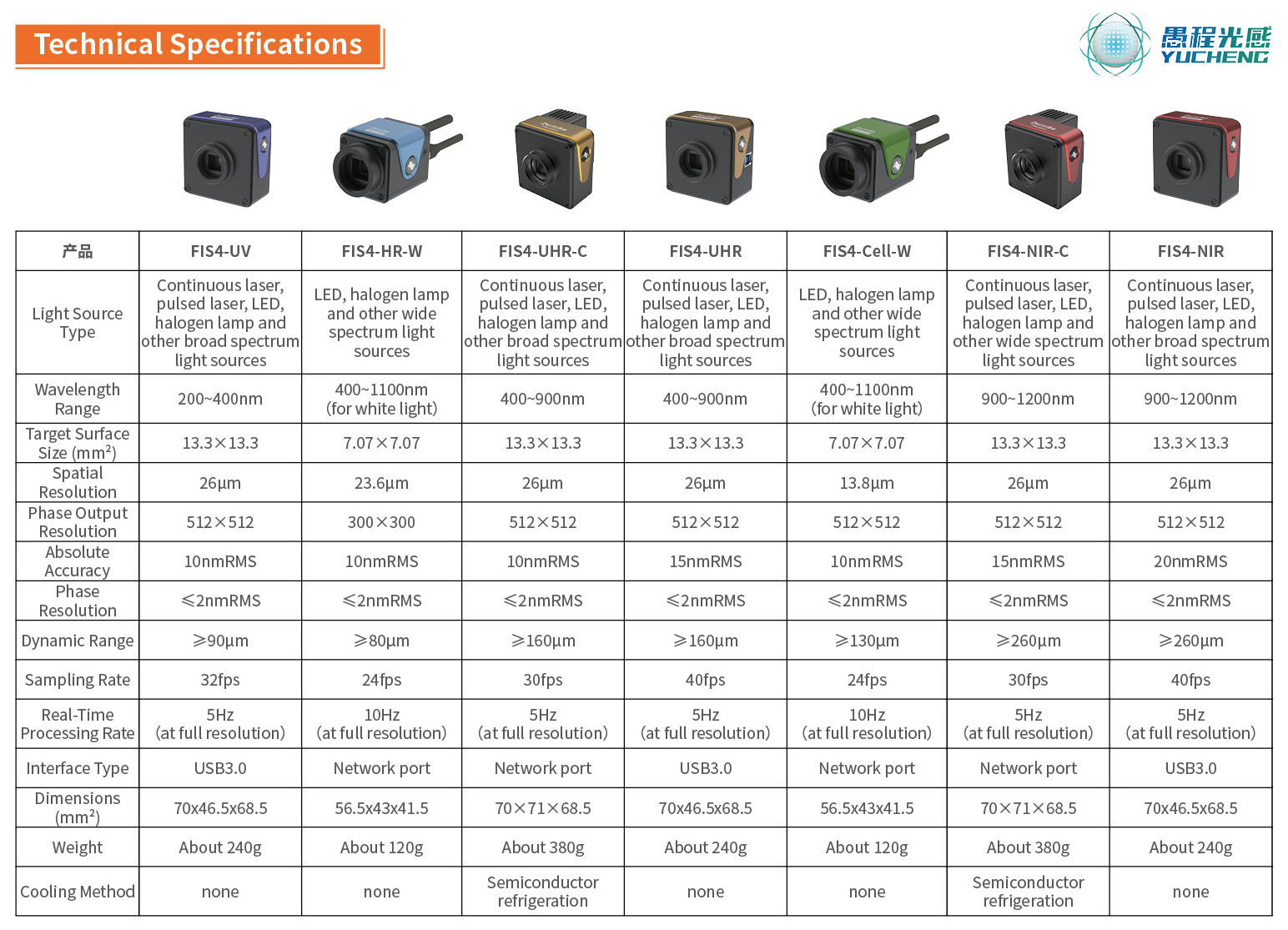

БохионгFIS4 Ультра-высокий разрешение датчика волнового фронта 400-900 нм Параметр (спецификация)

БохионгFIS4 Ультра-высокий разрешение датчика волнового фронта 400-900 нм Функция и приложение

С 2006 года，Команда профессора Ян Юнгиинг в Университете Чжэцзян запустила серию FIS4 с широким спектром.Датчики волнового фронта После 17 лет исследований и разработок с использованием алгоритмов реконструкции волновых фронтов в реальном времени в реальном времени.

· Дизайн единого оптического пути устраняет необходимость в эталонном освещении, обеспечивая операцию подключения и игры.

· Обнаружение данных в реальном времени возможно без необходимости вибрации

Изоляционная платформа.

· Чувствительность может достичь 2 -нм среднеквадрат.

· Разрешение достигает 512 × 512.

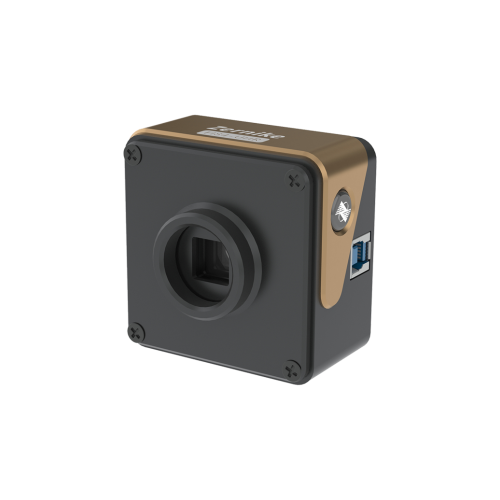

· Размер - это только размер кулака.

 ЭтотFIS4 Ультра-высокий разрешение датчика волнового фронта 400-900 нм специально разработан для оказания помощи научным исследованиям и высоким промышленным сценариям. Его сверхвысокое разрешение может обнаружить больше деталей волнового фронта тестирования объекта. Он оснащен сверхвысоким разрешением 512 × 512 (262 144) фазовых точек, широкий спектральный отклик 400-900 нм и 5-й 3D-дисплей в реальном времени с 5 рамой. Он обеспечивает идеальный инструмент измерения восприятия волнового фронта для обнаружения лазерного луча, адаптивной оптики, измерения поверхности плоской поверхности, калибровки оптической системы, обнаружения оптического окна, оптического сферического измерения поверхности, обнаружения шероховатости поверхности и микропрофильона поверхности.

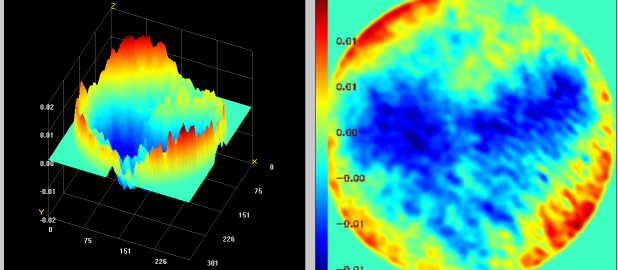

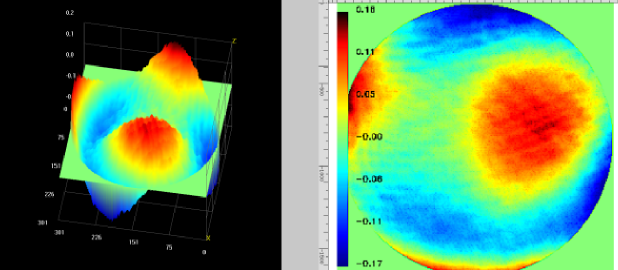

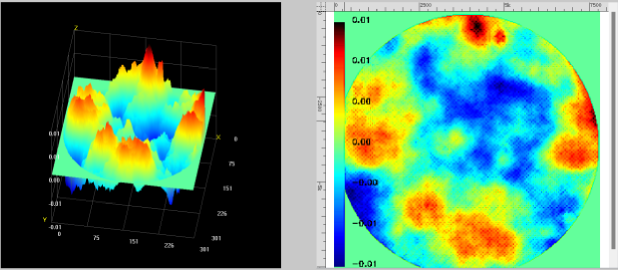

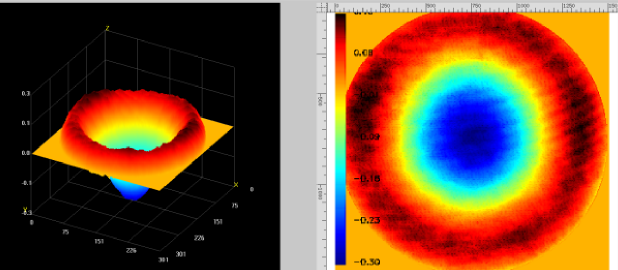

БохионгFIS4 Ультра-высокий разрешение датчика волнового фронта 400-900 нм Приложение

БохионгFIS4 Ультра-высокий разрешение датчика волнового фронта 400-900 нм Подробности

АFIS4 Ультра-высокий разрешение датчика волнового фронта 400-900 нм Использует запатентованную, независимо разработанную, случайно закодированную четырехволновую технологию дифракционной технологии, достигая самостоятельной работы измеренного волнового фронта с использованием источника света с одним путем. Этот процесс помех происходит в плоскости заднего изображения. Эта технология значительно снижает требования к когерентности источника света, устраняя необходимость в любых фазовых переключателях и обеспечивая высокие интерферометрические измерения с обычными системами визуализации. Продукт демонстрирует исключительное сопротивление вибрациям окружающей среды и сверхвысокой эксплуатационной стабильности, достигая точности измерения нанометра без необходимости в основе изоляции вибрации. По сравнению с традиционными датчиками Hartmann MicroLens, FIS4 предлагает значительные преимущества: получение фазовой точки более высокой плотности, более широкий диапазон спектральных откликов и больший диапазон динамического измерения, при этом предлагая превосходную общую производительность затрат. С его инновационной технической архитектурой, FIS4Датчик волнового фронта Переопределяет стандарт для высоких оптических измерений, обеспечивая более надежное и экономически эффективное расширенное решение для научных исследований и промышленных испытаний.

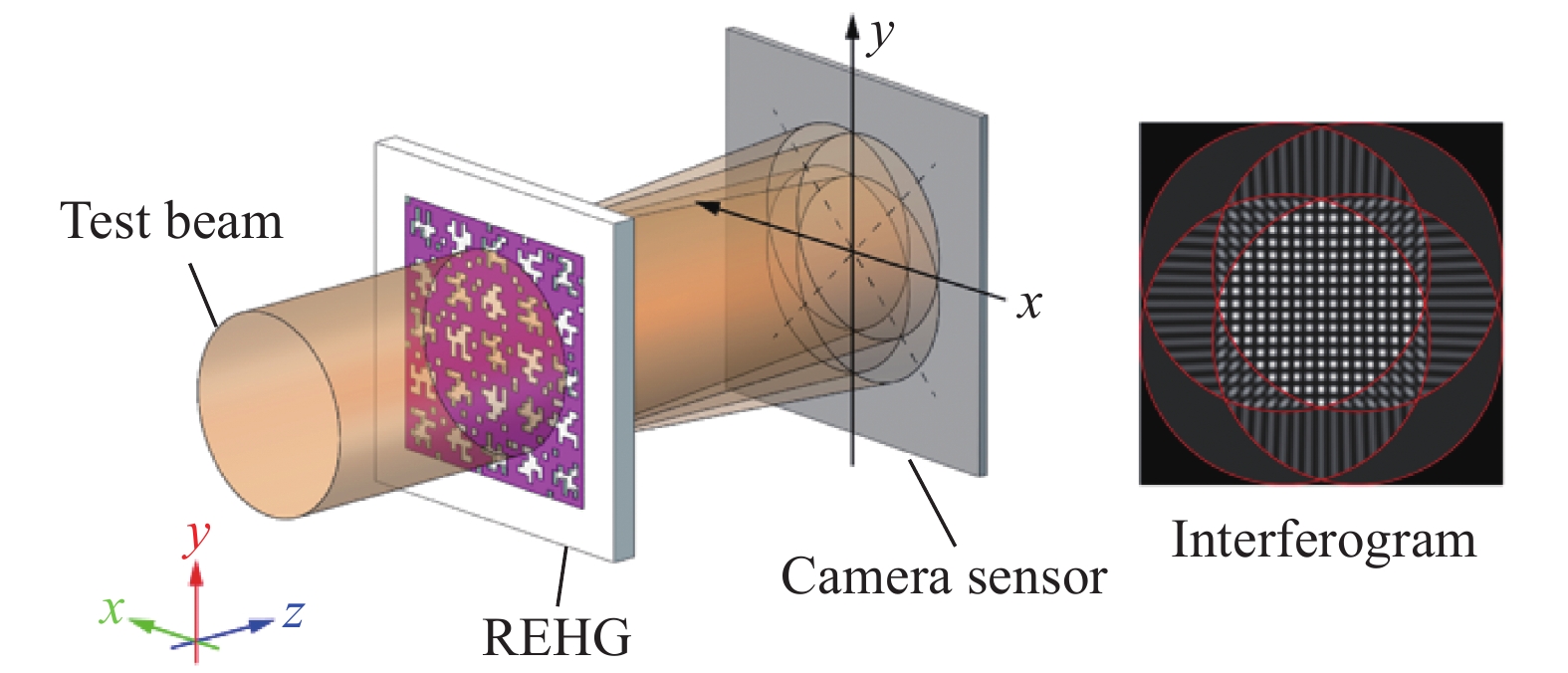

Рис.1. Фазовый принцип визуализации, основанный на четырехволновых боковых сдвигающих помех с использованием случайно кодированной гибридной решетки (REHG)

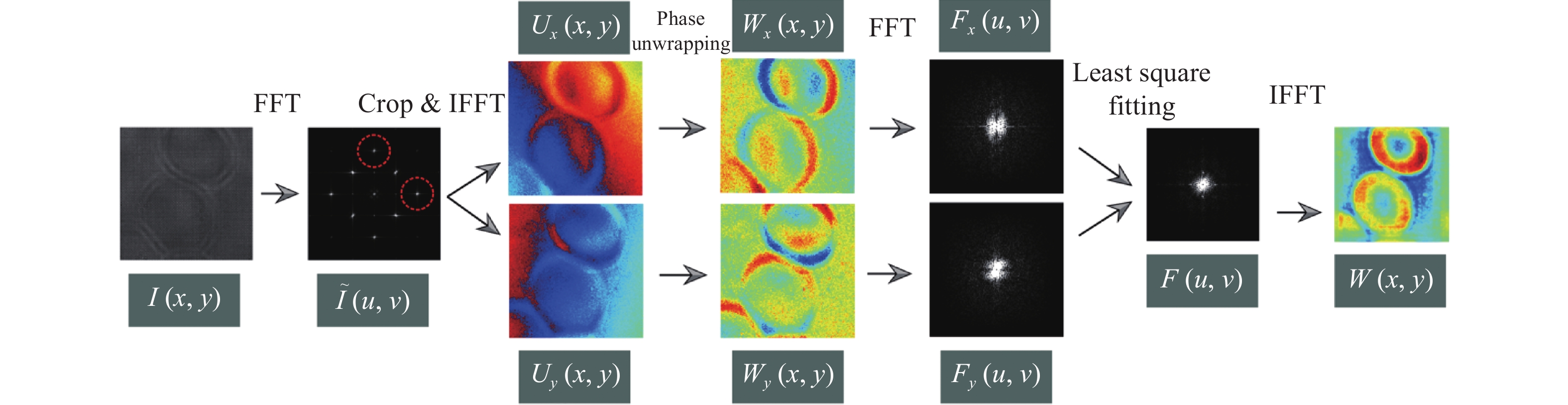

Рис.2. Реконструкция квадратного волнового фронта из четырехволновой межполовой интерферограммы

АFIS4 Wavefront SenserС его компактным, интегрированным дизайном, исключительной экологической надежностью, высоким временным разрешением и надежной совместимостью системы стало новаторским инструментом оптической метрологии, демонстрируя широкий потенциал для применения в научных исследованиях и инновациях в промышленных инновациях. Первоначально сосредоточился на сценариях инспекции высокой конкретной спецификации в традиционных оптических семинарах, включая тестирование поверхности оптических компонентов, оценку качества лазерного луча и коррекцию адаптивной оптической системы, его приложения теперь значительно расширены и включают в себя передовые поля, такие как биомедицинская томография, отслеживание наночастиц, характеристика метазурсимости, измерение поля температур и даже поперек.

АДатчик волнового фронта FIS4S. Высоко компактная конструкция обеспечивает бесшовную интеграцию в существующие оптические пути микроскопа или сложные оптические системы. Его уникальная архитектура, основанная на принципе интерферометрии общего пути, обеспечивает исключительную надежность, поддерживая фазовую чувствительность нанометра даже в средах высокой вибрации, обеспечивая стабильную работу без необходимости дополнительных устройств изоляции вибрации. Кроме того, способность реконструкции волнового фронта с одним воздействием датчика обеспечивает точный захват и количественный анализ высокоскоростных динамических процессов, таких как движение жидкости, переходные процессы частиц и лазерная передача.

В биомедицинских исследованиях, Датчик волнового фронта FIS4Система широко использовалась для безменных долгосрочных, трехмерных количественных фазовых визуализаций различных живых клеток, таких как COS-7, HT1080, RPE, CHO, HEK и первичные нейроны, значительно снижая фотототоксические помехи и обеспечивая новую перспективу для изучения клеточной динамики. Эта технология также оснащена отличной визуализацией фазовой задержки, что позволяет высококонтрастной визуализации двуметровых субклеточных структур, таких как коллагеновые волокна и цитоскелет, значительно продвигая изучение тканевой механики и патологии.

Кроме того,Ощущение волнового фронта FIS4 Архитектура демонстрирует значительный потенциал для межполосной и междисциплинарной экспансии. Его технические концепции были успешно распространены на новые системы фазовой визуализации в рентгеновских, средневолновых инфракрасных (MWIR) и длинноволновых инфракрасных полосах (LWIR), предоставляя новые решения измерения для материаловедения, теплового управления и национальной безопасности. В последние годы датчик широко применялся в новых сценариях, таких как оценка манипуляций с фазой метазу поверхности и характеристика оптических свойств двумерных материалов, демонстрируя его критическую ценность и широкую применимость в качестве фундаментального инструмента измерения в стимулировании междисциплинарных инноваций в оптике и материалости.

АДатчик волнового фронта FIS4 Продолжает раздвигать границы применения, решая проблемы измерения волнового фронта в нескольких сценариях с одной системой, став одним из основных инструментов, поддерживающих высококлассные производственные, научные исследования и разработку передовых материалов.
